不要错过这部精心制作的合并单元测试装置产品视频！仅仅一分钟的时间，您将能够领略到我们产品的卓越品质和出色设计，发现更多令人心动的细节。
以下是:合并单元测试装置的图文介绍

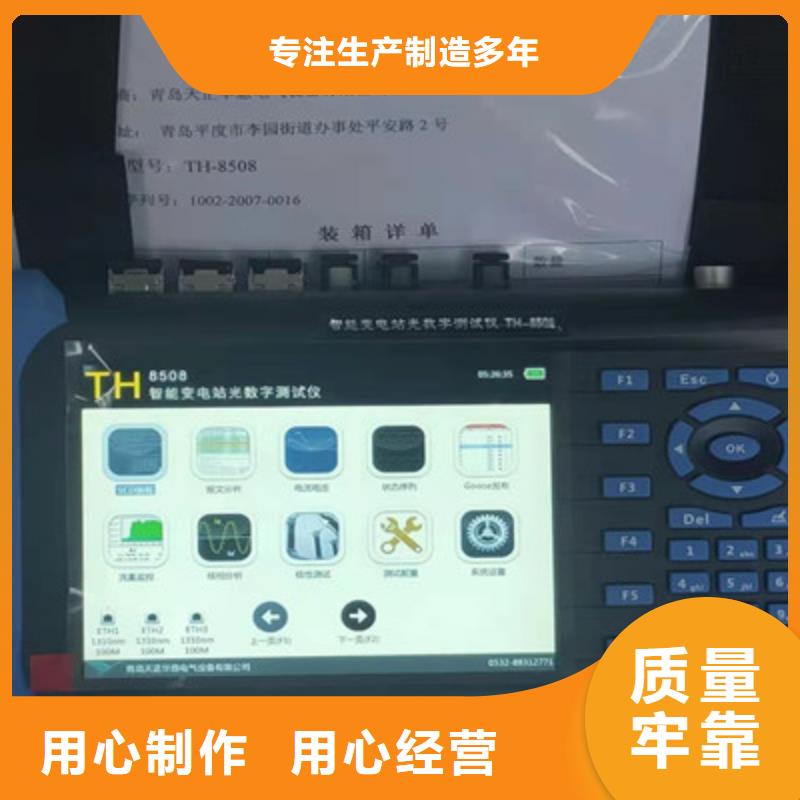

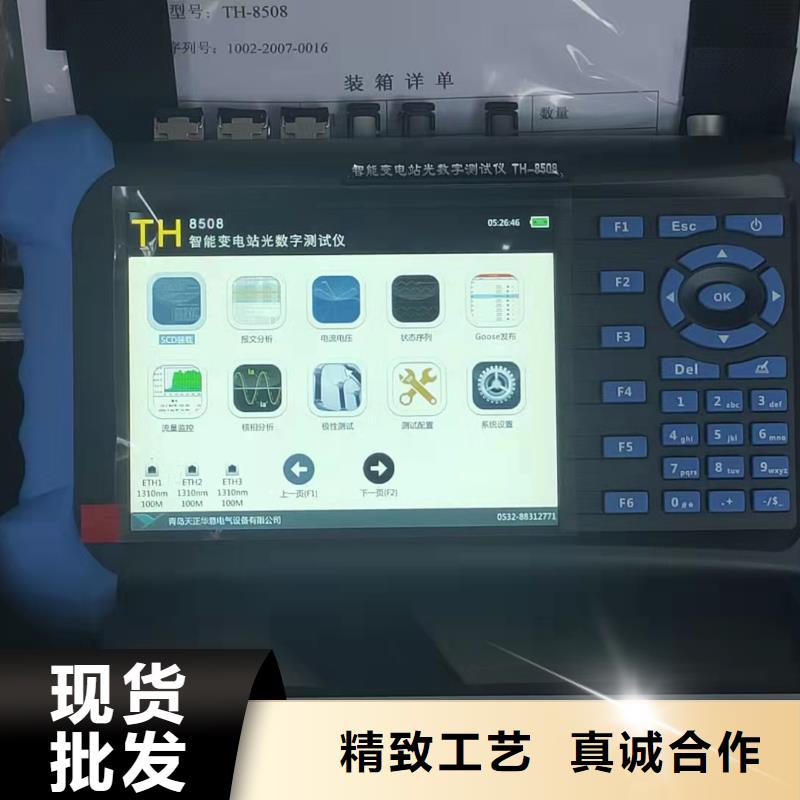

手持式光数字测试仪TH-8508智能变电站光数字测试仪技术参数型号型号光纤网口数量2对3对类型SC,100Mbits/sLC,100/1000Mbits/s协议IEC61850-9-1，IEC61850-9-2，GOOSE，IEEE1588网络对时时标误差＜25ns光纤串口数量2对1对类型SCST协议IEC60044-7/8帧报文，国网扩展帧报文，许继私有报文时标误差＜25ns同步接口数量1个类型SCST协议IRIG-B或PPS以太网通讯接口及USB接口数量RJ-45 1个；USB 1个硬开入与硬开出数量无各2路电池性能容量可充电锂电池，11000mAh可充电锂电池，11000mAh待机时间＞72小时＞72小时工作时间＞5小时＞5小时充电时间＜4小时＜4小时外观特征屏幕5.7英寸，触摸屏5.7英寸，触摸屏分辨率640×480640×480尺寸250mm×140mm×44mm250mm×140mm×44mm重量800g880g※ 规格若有变动，恕不另行通知章产品介绍1.1 欢迎使用感谢您使用TH-8508智能变电站光数字测试仪！TH-8508智能变电站光数字测试仪是青岛天正华意电气设备有限公司针对数字化/智能变电站网络通信过程推出的一款专用测试工具。自动侦测过程层通讯报文信息并解析，通过有效值、相位、波形以及开关量状态等多种方式给直观呈现给用户，并对报文进行分类统计，同时支持报文发送，是数字化/智能变电站安装、调试、运行和维护的必备工具。其主要支持以下协议：1.2 产品包装在您拿到本产品包装盒之后，请仔细检查下面所列出的各相标准配件是否齐全。
手持式光数字测试仪主要技术参数IEC 61850接口功能任意配置为IEC 61850 9-2的SMV发送、接收端或GOOSE发送、接收端接口类型LC数量8对，其中2对为100/1000M自适应，6对为100M波长1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441报文的接收、发送接口类型ST数量6个发送口，2个接收口相位范围0~360°准确度±0.1°分辨率0.1°频率范围0~1000Hz准确度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz时间范围1ms~9999.999s分辨率1ms开关量输入数量8对, 可接空接点及带电位接点(0~250V)开关量输出数量6对，其中2对为快速开出遮断容量DC250V /0.5A反应时间≤0.1ms同步接口类型GPS/BD ANT,IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588数量GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS电信号 2对：1对对时，1对授时；IEEE 1588 1对无线连接接口类型WIFI,4G(选配)有线连接接口类型百兆Lan口，RJ45数量2个模拟量小信号输入接口类型航空插头，交流电压数量12路模拟量小信号输出接口类型航空插头，交流电压数量12路供电电源供电电压AC 220V，允许偏差：-20％~15％供电频率47~65 HzUSB 口数量2个工作环境条件工作温度-10℃~50℃湿度≤95％,无凝露其他重量5.5kg尺寸146mm x 390mm x 212mm(长x宽x高)联机接口RJ45显示屏10.4寸真彩液晶显示单位名称：青岛天正华意电气设备有限公司税号：788839J公司地址：青岛平度市李园街道办事处平安路2号
天正华意电气设备(丽水市分公司)技术力量雄厚，设备先进， 微机继电保护测试仪生产工艺规范，检测手段齐全，各项管理严格，加之多品种、系列化的配套服务，重质量、守信誉的经营战略，给企业带来了勃勃生机，成为浙江丽水创税大户。 企业衷心感谢各界朋友对我方 微机继电保护测试仪产品的信任与支持，在今后的交往中，我们将一如既往，以“优异的 微机继电保护测试仪产品、良好的信誉、贴心的服务”奉献给用户，造福社会。
手持式光数字测试仪调试接口采用MINI USB接口数据线，不能用作充电接口，以防损坏万用表。1.6 电源按钮电源按钮位于键盘右上方，如图所示。开机：按住电源按钮3S，启动开机界面；关机：按住电源按钮3S，启动关机画面。开机注意事项： USB口主要用于导入导出SCD文件或配置文件或测试数据文件，不建议用于给其他设备（如手机等）进行供（充）电，否则有可能导致触摸屏失效。开机时请先将USB存储设备从USB接口拔除，否则可能导致触摸屏失效。第二章 系统操作返回——返回上级页面，同ESC按键操作；GPS同步状态指示——IRIG-B/PPS/IEEE-1588等状态指示，当TH-8508智能变电站光数字测试仪成功锁定上述GPS同步时钟源后显示；系统/GPS时间——智能变电站光数字测试仪本机时钟显示；如果系统设置中选择了自动同步GPS时间且成功锁定了IRIG-B或IEEE-1588信号源，则显示同步后的GPS时间；输入法指示——指示多功能键盘当前的输入方式，分为数字、小写字母、大写字母，由键盘的输入法切换键控制；电量指示——电池剩余电量指示。当电池电量过低时，将无法启动万用表或启动后部分功能失效（如触摸屏、光口传输等）；绿色:电量充足黄色:电量尚可红色:电量过低功能键——F1-F6，每个功能模块定义不同；状态栏——帮助信息/告警/错误提示。
