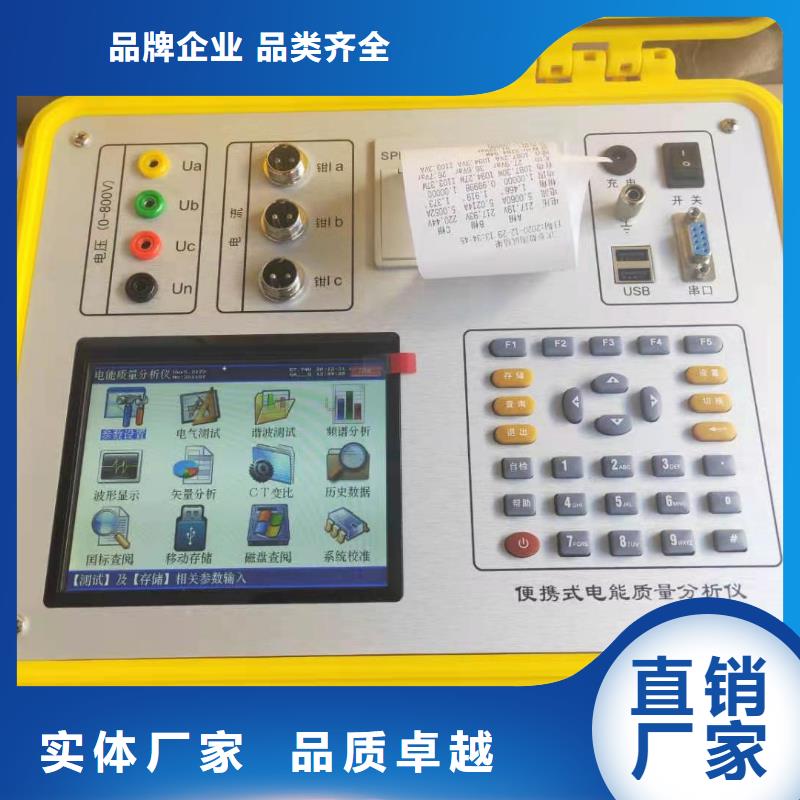

三相电能表校验装置结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器上方是液晶显示器，下方是按键区，顶端为接线部分，包括：电压输入端子UA、UN；电流输入端子红黑各一、（其中红色为电流流入端，黑色为电流流出端 ；钳形电流互感器接口（钳表1、钳表2）；光电及脉冲信号接口。右侧下部为其他接口部分，包括：232串行口（用于上传保存的数据至计算机）；充电器接口，用于连接充电器；USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量存储器使用。侧面图见左侧图二。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用 在两周内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上。图二?仪器的外包装及配件箱尺寸，如图三所示：图三2、键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、?、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。

三相电能表校验装置[警告]在未接好电源线并关上后门之前，请勿将电源线插头插入供电插座，装置台体内裸露的接线端子可能会引致触电，危及生命。在装置通电前应注意释放装置的急停开关（如果曾按下），并确定试验室的供电插座是否有电，电网相电压是否220V/380V（线），一般正负误差不应超过10％，电压过低或过高，可能造成本装置功放的供电回路不能可靠工作。在装置内部安装的电源插座，通常受装置电源总开关的控制，装置未开机前是无电的，插座用于给装置内配置的标准表等内部仪器供电。在装置外部安装的电源插座，不受装置电源总开关的控制，直接连接在装置电源的进线端，只要连接上装置的电源线，这个插座就始终是有电的。按下【电源】开关后，装置的标准表、误差计等首先供电（一般装置内标准表的电源开关应始终开启），再按下装置【功放】开关。功放电路由于“延时供电电路”的作用，不会立刻接通电源，约经过几秒钟的延时，专伺功放电源接通的交流继电器吸合，功放电源接通。如果装置发生漏电或电源短路等故障，过载指示灯将点亮并发出蜂鸣声报警。更多表位的装置，挂表架上的误差显示系统可能采用独立结构的开关电源供电，它输出5V直流电压给分布式误差计及显示器。● 被校表的装卸被校表的安装方式一般采用带有多功能端子的快速自动压接表架，被校表所有端子一次压接完成，不用再打螺丝，大大减轻了校验操作人员的劳动强度。电流输出在挂表架上各表位的连接和走向是从左到右，从上到下。
