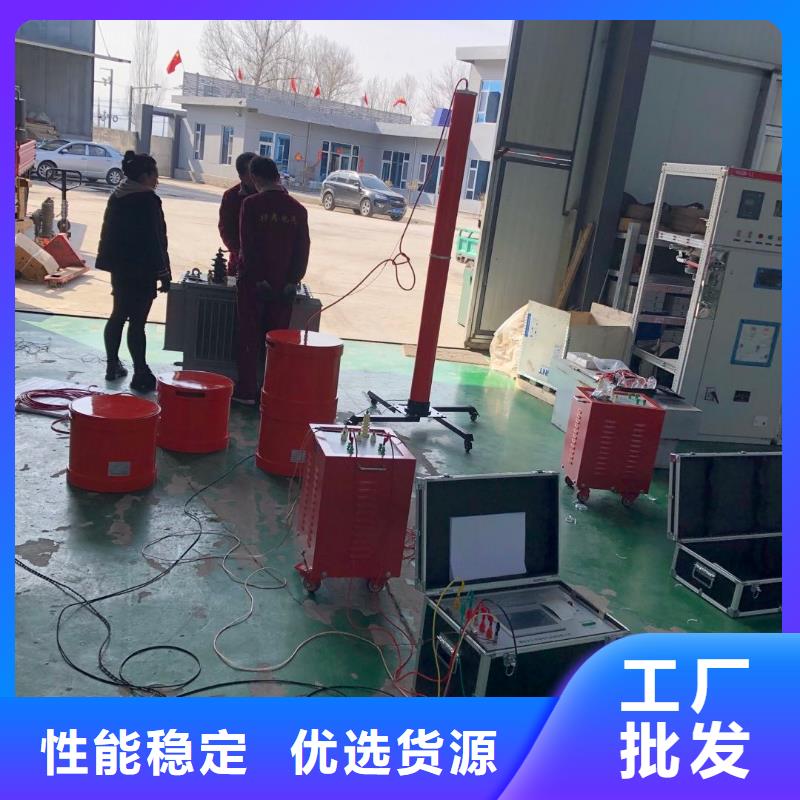

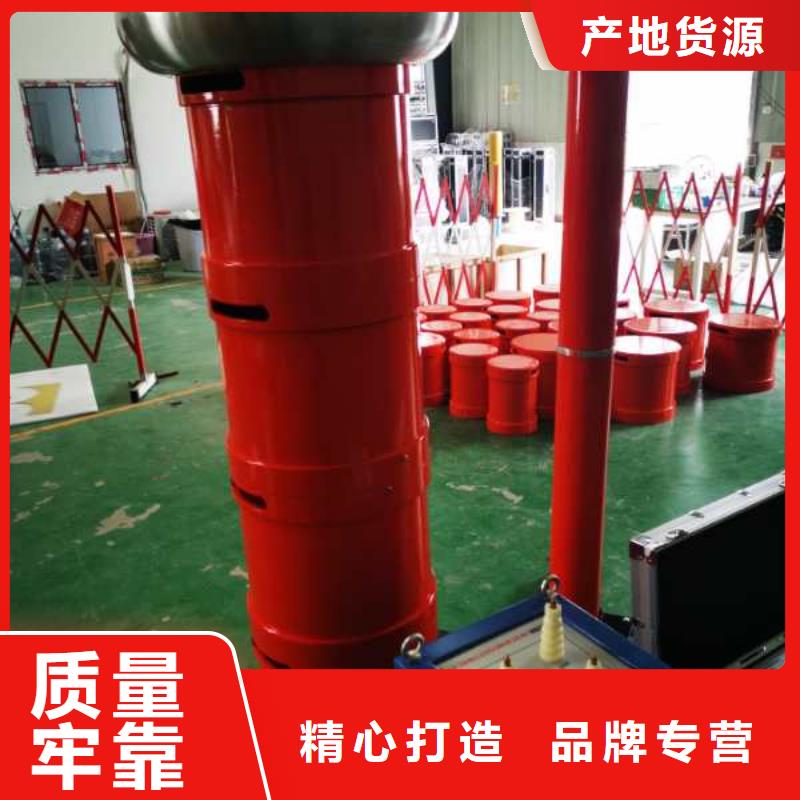

变频串联谐振耐压装置 装置容量确定满足300mm2,110kV 电缆交流耐压试验，长度1km，电容≤0.139uF,试验频率30~300Hz,试验电压U≤128kV。频率取34Hz试验电流 I＝2πfCU试 ＝2π×34×0.139×10-6×128×103＝3.8A对应电抗器电感量 L＝1/ω2C＝157H设计十节电抗器，将十节电抗器五节串联二组并联使用,则单节电抗器的参数为54kVA/27kV/2A/63H，装置总容量为540kVA。验证：1.满足120MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器六节串联，此时电感量为L＝63＊6＝378H,试验频率f＝1/2π√LC＝1/(2×3.14×√378×0.02×10-6)＝57.9Hz。试验电流I＝2πfCU试 ＝2π×57.9×0.02×10-6×160×103＝1.1A。2.满足300mm2,10kV 电缆交流耐压试验，长度10km，电容≤3.7uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器十节并联，此时电感量为L＝63/10＝6.3H,试验频率f＝1/2π√LC＝1/(2×3.14×√6.3×3.7×10-6)＝32.9Hz。试验电流I＝2πfCU试 ＝2π×32.9×3.7×10-6×22×103＝16.8A。3.满足300mm2,35kV 电缆交流耐压试验，长度4km，电容≤0.76uF,试验频率30~300Hz,试验电压U≤52kV。使用电抗器二节串联五组并联，此时电感量为L＝63＊2/5＝25H,试验频率f＝1/2π√LC＝1/(2×3.14×√25×0.76×10-6)＝36.5Hz。试验电流I＝2πfCU试 ＝2π×36.5×0.76×10-6×52×103＝9A。结论：装置容量定为540kVA/270kV/27kV，分十节电抗器，电抗器单节为54kVA/27kV/2A/63H，使用电抗器组合能满足上述被试品的试验要求。
