以下是:临高县变压器变比组别移相变测试仪的图文介绍

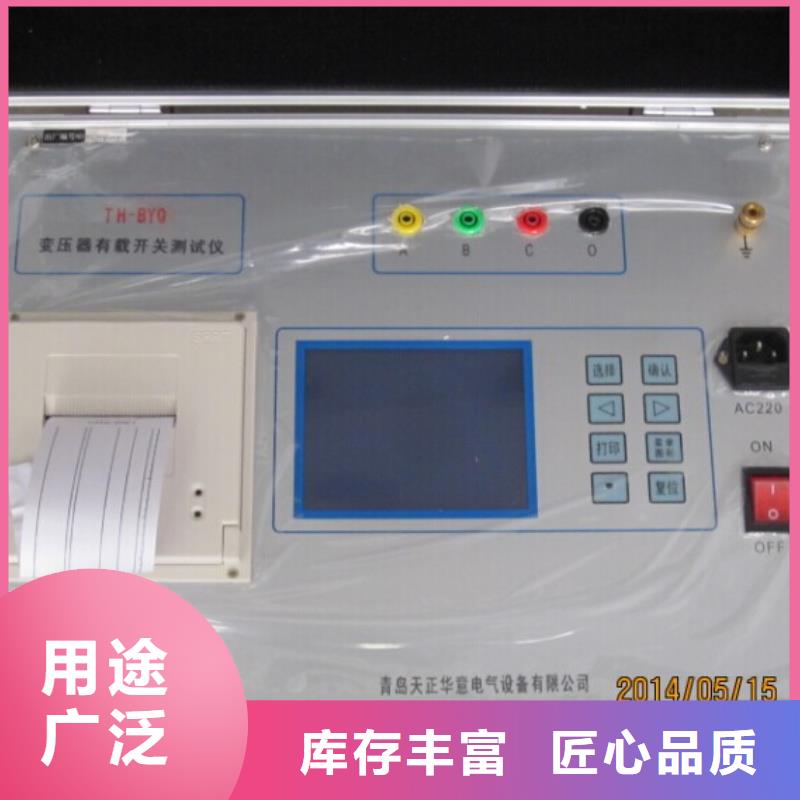

变压器有载开关测试仪电阻量程：0.3A档 0-40Ω；1A档 0-20Ω （如测量范围不能达到用户要求，可向我公司订做宽范围有载分接开关参数测试仪）9.直流电阻测量精度：±(5%+0.01Ω)。2.2.5 绝缘性能1.绝缘电阻：电源输入端对机壳的绝缘电阻＞20MΩ。2.测试装置绝缘水平应能耐受1500V交流电压(有效值)2.2.6 重量体积1.重量：30kg(不包括测试线)。2.体积：530*320*600（mm）三、仪器面板各部分功能说明仪器面板功能示意图（1）接线端子1）“电源输出”端子部分：电源输出端子：IA 输出、IB 输出、IC输出；选用内接电源测试时与“电源输入”端子对应链接；选用外接电源测试时不接线。2）“电源输入”端子部分：电源输入端子：IA 输入、IB 输入、IC输入；选用内接电源测试时与“电源输出”端子对应链接；选用外接电源测试时与外部电源对应链接。3）“电压输入”端子部分：电压输入端子：UA 输入、UB 输入、UC输入；与“电源输入”端子对应链接。4）“电流输出1” 端子部分( 电流量程0.1A)：电流输出端子：Ia1 输出、Ib1 输出、Ic1输出；选用0.1A小电流量程时接变压器测量端子。5）“电流输出2” 端子部分( 电流量程10A)：电流输出端子：啊输出、Ib2 输出、Ic2输出；选用10A大电流量程时接变压器测量端子。 6）N零线共用端；接入试验电源（零线）和接变压器测量端子7）直流“电流输出3” 端子部分电流输出端子：a端输出接变压器A相套管、b端输出接变压器B相套管、c端输出接变压器C相套管、N端输出接变压器绕组中心端。（2）电源保险： 5A保险管（按在装电源插座盒内）（3）〨接地端一个：使用本机配备接地线与大地连接（4）电源插座（自带电源开关）： 接AC-220V电源；指示灯亮电源接通（5）电源调节旋钮一个：用于调节机内试验电源输出，顺时钟旋转升高电压，逆时钟旋转降低电压。
变压器有载开关测试仪注意事项1.使用仪器时请按本说明书接线和操作。2.仪器的接地线一定要接好，变压器的低压测要可靠短路接地。3.由于仪器从电压端子上测频率，因此如果不接电压端子或者试验室里没有输入电压时仪器会认为没有信号而不进行测量。4.高低压的连接母线要断开，测试钳要夹牢固，与仪器的接线要可靠。5.仪器的供电尽可能与有载开关的控制电路分开供电。6.对变压器做实验时，要将有载分接开关测试放在首位。当做完直阻试验、耐压试验、空载试验或负载试验时，变压器的铁芯会有剩磁，它会直接影响有载分接开关的测试。7.当测试波形比较乱时可以多动作开关几十次再做试验，因为如果是新投运的变压器或运行中有载调压不频繁的变压器，它的有载分接开关的触头上会形成一定的氧化膜，多动作是为了将其磨掉，使测试波形正常。8.波形分析过程，当波形做出来后，仪器会自动计算出每相的过渡电阻、过渡时间这个值是一个参考值，如果波形的变化不是很规则，或尖峰毛刺比较多，就必须用仪器的阻值标尺和时间标尺来分析具体每一段的过渡电阻值，和过渡时间值，具体分析参考说明书即可。9.当其中一相出现问题时，可以将测试钳倒换一下再确定一次，例如仪器显示A相有问题，可将A、B的测试夹交换一下再测试，则仪器显示B相有问题，可以证明A相的确有问题。十、售后服务仪器自购买之日起一年内，属产品质量问题免费包修包换，终身提供维修和技术服务。如发现仪器有异常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。单位名称：青岛天正华意电气设备有限公司
变压器有载开关测试仪波形分析1.从图13可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。2．从图14中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。3．图15中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。4． 从图16中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。八、常见故障1．CPU板故障可能出现的波形（见图17）。处理办法：更换CPU板图 17 2．仪器供电电压过低可能出现的波形（见图18）3．仪器自激振荡可能出现的波形（见图19）图19处理办法：试品充分放电后，由1-n方向测试，非测试绕组良好的短路接地；必要时调整仪器的灵敏度即触发电平。
变压器有载开关测试仪本测试软件具有脱机分析或重新编辑试验报告功能，将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。8. 本装置采用一体化结构，便于现场携带，测试接线简单方便9. 测试软件功能：①.状态参数自学习功能。试验中需要实时计算相位与相差，准确提供初始参数。程序设计了自建、自动更新基准功能，每次测试前仪器自动获取试验的电压、电流、频率、相位数据做为试验的基准参数，与开关动作过程中动态实时参数进行比较，测试触发盲区极少，大大提高了试验触发的可靠性，并缩短了试验时间。②.本装置采用彩色液晶显示，实时曲线快速走屏，真实反映试验变化过程。③.本测试软件设计有自动测试及手动测试功能，对录制波形能再次进行播放，放大，缩小，编辑等功能④.内存压缩存储技术，预触发记录深度可达6通道多800个周波深度，为数据分析提供了丰富的原始资料。⑤.程序及操作系统装载在固态硬盘上，不使用碟片磁盘，封闭对存储器写操作，使存储器得到有效的保护。⑥.测试软件可以在WIN2000. XP和WIN7系统下对数据进行编辑分析。自动生成测试报告，测试数据及波形可以导入或导出。2.2 主要技术指标2.2.1 工作环境条件1.环境温度：-20℃～50℃；2.环境湿度：≤80%；3.海拔高度：≥2000m。2.2.2 工作电源1.单相电压：220（1±10%）V；2.频率：50Hz±1Hz；3.波形：正弦，波形失真率≤2%。2.2.3 仪器内输出试验电源1.交流输出电源频率：40Hz～60Hz（频率可调）；2.交流输出电压范围：三相四线0～800V(电压可调) ；3.交流输出容量：额定1000VA；4.交流电源波形畸变率：≤3%；5.交流电源电压相角：120°，相角差≯120°±1°。6.直流电流输出范围：0.3A、1A(两档可选)2.2.4 仪器测试精度1.同步采集通道数：62.采集数据精度：16位3.采集速度：200 k/s/通道4.采集板高速缓存深度：8 M byte FIFO5.电压量程：0V～800V。6.电流量程：0mA～100mA、0A～10A；7.电压、电流传感器精度：0.2级；
