以下是:工频直流高压发生器的产品参数
导读 工频直流高压发生器,天正华意电气设备(江苏省分公司)为您提供工频直流高压发生器的资讯,联系人:杨经理,电话:18762195566、18762195566,QQ:805146545,发货地:平度市平安路2号。 江苏省 江苏省，简称“苏”，是中华人民共和国省级行政区，省会南京，位于长江三角洲地区，中国大陆东部沿海，地跨北纬30°45'～35°08'，东经116°21'～121°56'，与上海市、浙江省、安徽省、山东省接壤。总面积10.72万平方千米。截至2021年末，江苏省共有13个设区市，95个县（市、区）。2022年末全省常住人口8515万人，城镇化率达74.4%。
想要更直观地感受工频直流高压发生器产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！
以下是:工频直流高压发生器的图文介绍

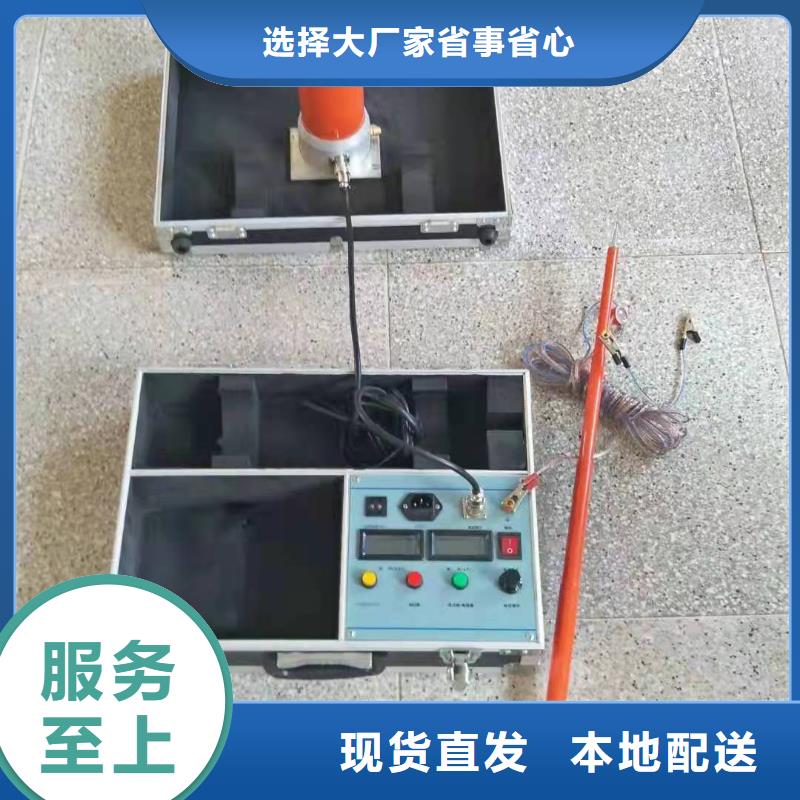

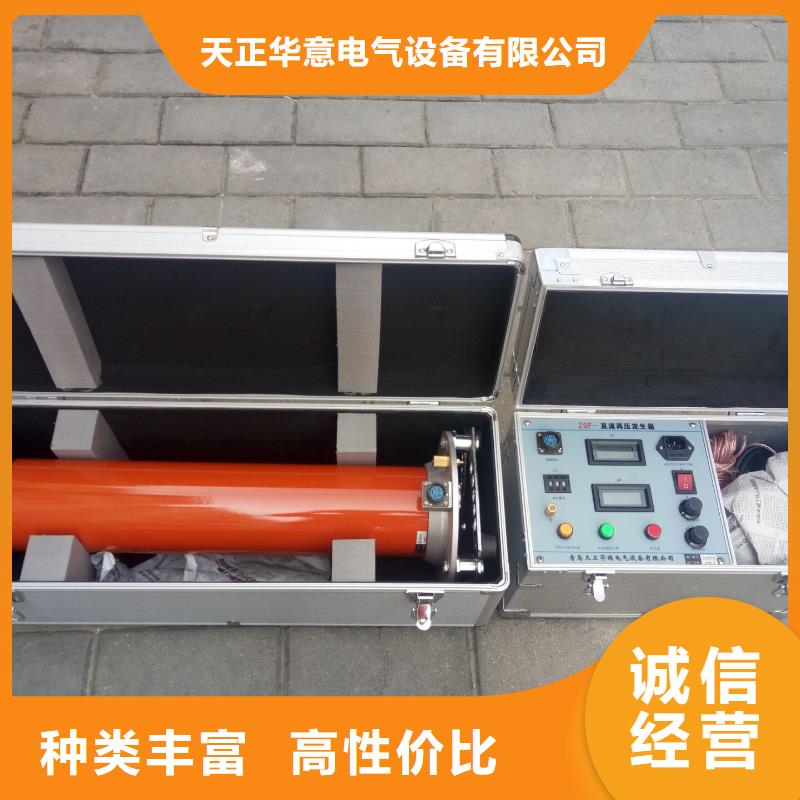

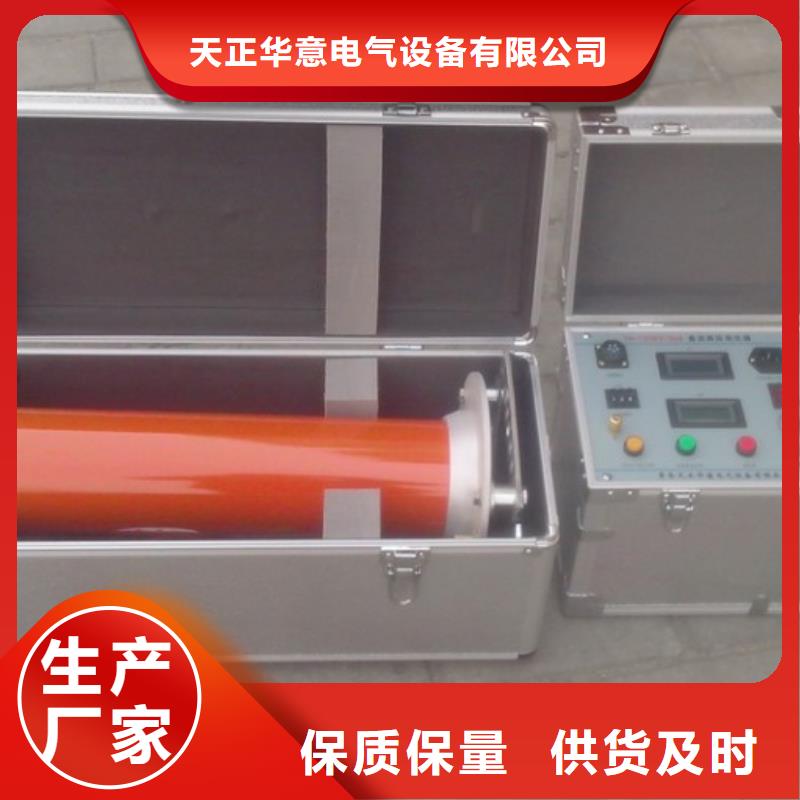

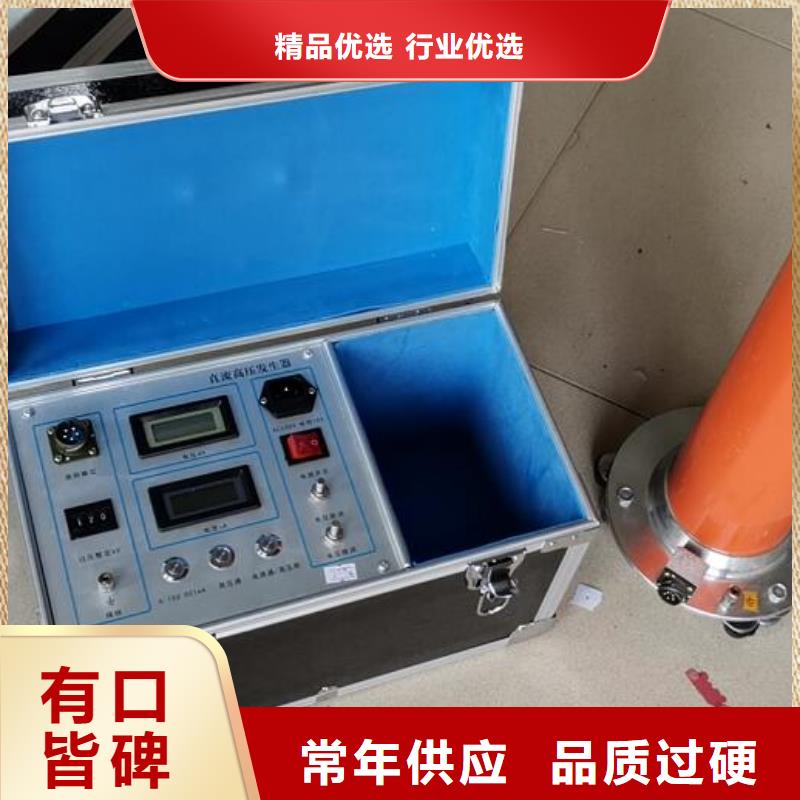

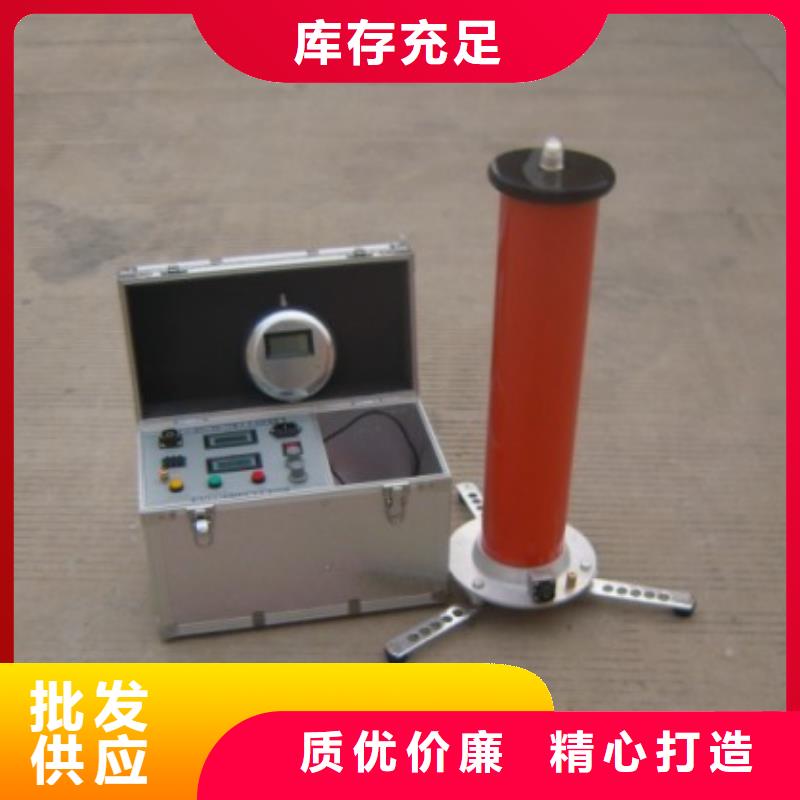

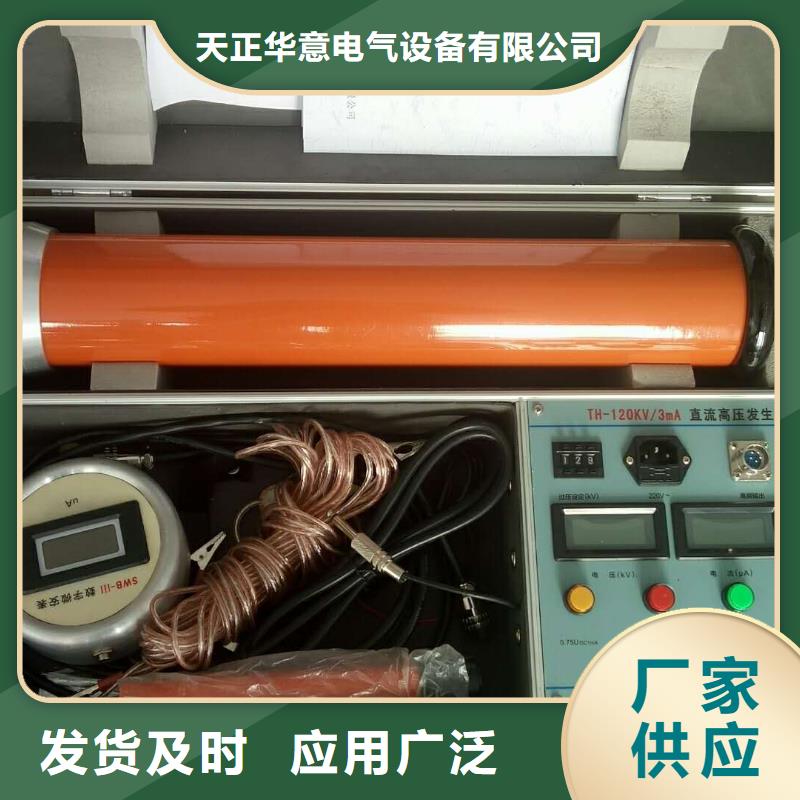

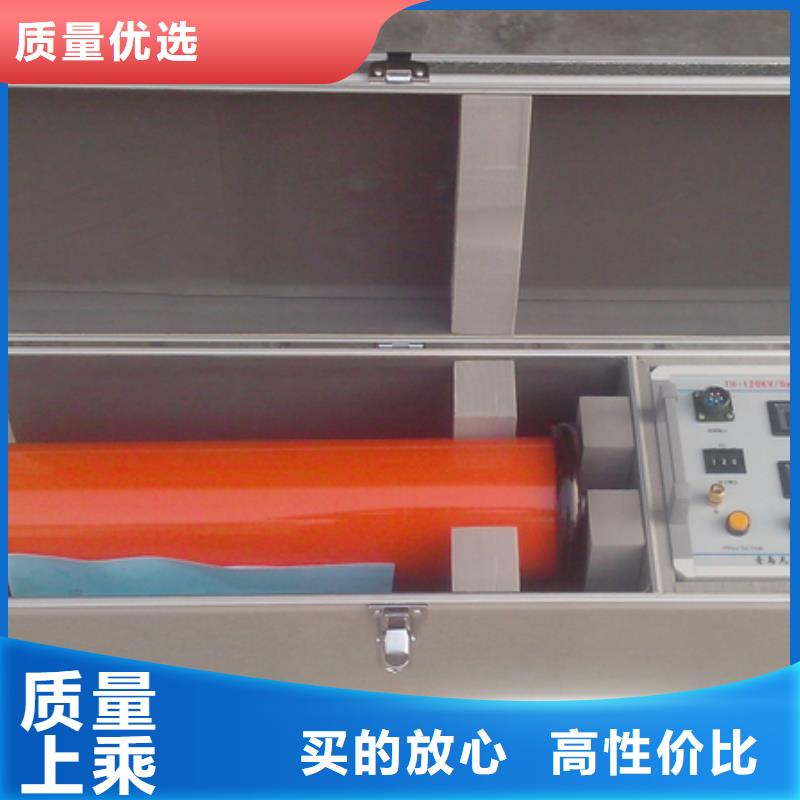

直流高压发生器直流高压发生器技术说明书青岛天正华意电气设备有限公司1 简介TH-ZGF5kV/30mA直流高压发生器由中频逆变倍压整流电路，专用的PWM脉宽调制芯片和高压大功率MOSFET器件组成，并含有0.5U电压输出、电流电压保护值设定、定时设定和保护时声光报警等功能。仪器具有高精度、高稳定、便携式、功能全的特点。各项技术指标符合我国现行标准ZB F24 003-90《便携式直流高压发生器通用技术条件》的要求。注：“/”前方框处的数字表示仪器的 输出工作电压，单位是kV，“/”后方框处的数字表示在 输出电压时仪器可输出的 电流，单位是mA。2 原理方框图图13 主要技术性能工作电源：电压 220V±22V频 率： 50Hz或60Hz；显示精度：±1％；纹波系数：≤1％；工作方式：间断使用，每次不超过30min；环境温度：0℃—40℃；相对湿度：≤85％，无凝露。
直流高压发生器 装置正面示意图装置背面接线图如图2所示，包括直流总报警输出、直流超欠压报警输出、纹波报警输出和交流报警输出；工作电源可以是交流电源或者是直流电源；正母线（KM＋）连接被测直流系统的正母线，负母线（KM-）连接被测直流系统的负母线，大地连接被测系统的大地；通讯接口RS485。图2 背面接线图5.1开机界面装置接通电源后按下开关按钮，进入开机界面如图3所示。等待一秒进入【电压类型选择】界面。图 3 开机界面5.2 电压类型选择开机后系统自动进入【电压类型选择】界面，按【向上】、【向下】键选择电压类型，如图4所示。图 4 电压类型选择界面5.3 系统参数设置电压类型选择之后进入【系统参数】界面。此时，若按【确定】键，系统进入主检测界面；如按【退出】键，系统返回【电压类型选择】界面；若按【向上】键，系统切换至【系统参数设置】界面，包括交流报警值、直流高压报警值、直流低压报警值、纹波报警值、通讯波特率和设备地址等设置，如图5所示。图5 系统参数设置界面5.4主监测界面主监测界面主要包括交流串入直流监测及报警，直流电压监测和纹波监测，如图6所示。图6 主监测界面如果有交流窜入并超过报警值，则在屏幕提示报警信息：系统交流窜入。如果直流电压值超过报警值，则在屏幕提示报警信息：直流电压过高/过低。如果需要进入【数据管理】请按【向上】键或者【确定】键。
直流高压发生器系列智能全自动直流高压发生器是我公司根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的，在第二代便携式直流高压试验器的基础上研制开发的一代智能型产品。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。本机采用全中文菜单显示，触摸屏按键操作，人机界面好，操作简单。并且具有自动零位启动，过压过流保护等功能，可靠，智能化程度高，功能完备，数据稳定可靠。二、工作原理框图三、主要技术参数特点1．技术特点：采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。对PWM不准确线性度进行了调整，精度得到了大幅度提高。采用电压大反馈，输出电压稳定度高，纹波系数≤1％。触摸屏直观操作，人机界面清晰准确。高精度AD转换测量高压电压电流，实时监测，并且在输出电压有波动时能自动调节输入电压实现输出高压的稳定，试验数据真实可靠。
直流高压发生器试验完毕，将电压调节旋钮调到起点，间隙球调回到零点，听到啪的一声，这是正常的放电现象，电压表头电压也会快速的降下来到0.3KV左右，这时我们再通过放电棒点在高压电缆处进行再次放电，电压表的电压会降至0V，保持几秒钟，就可以的拆除测试线了。5、做电缆故障试验时，先用电缆故障测距仪测出故障点距离，然后启动高压电源进行冲击故障，当间隙球有节奏的产生放电现象，控制在3-5秒放一次电，这时要停止高压输出，等待测试人员到故障点附近时，再进行高压冲击试验。六、使用与维护1、开箱时应检查设备外观是否完好，表计、调压器及接线是否松动。2、仪器保存在干燥处，长期不用，在重新使用前应用2500V兆欧表检查对地主绝缘，电阻值应≥1.5MΩ。七、配件清单1、30KV高压输出线
1根2、AC220V电源线 1根3、50KV放电棒 1支4、接地线 1根单位名称：青岛天正华意电气设备有限公司司地址：青岛平度市李园街道办事处平安路2号
天正华意电气设备(江苏省分公司)主营： 微机继电保护测试仪 等。公司位于平度市平安路2号，交通便利、地理位置优越。 公司本着“客户至上 精益求精”的质量方针，市场是企业的方向、质量是企业的生命。客户想到的我们要做到，客户没想到的我们要重视合同“确保质量，准时交付”。我公司真诚欢迎社会各界人士来公司参观指导，商务洽谈，同创双赢，共达辉煌。
直流高压发生器交流窜入直流的监测和报警。交流串入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息，并记录保存本次报警相关信息：交流波形窜入直流时间、幅值、波形、相位等信息。2.2 直流电压的监测。本装置通过对母线电压进行差分采样来实现对直流电压的监测。三. 主要功能特点3.1本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。3.2操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。3.3装置提供串行数据通讯接口（RS485）和外部设备连接。3.4装置记录500条以上的事故报警信息和波形。 3.5装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。 四．技术指标 4.1 直流系统电压等级：220VDC/110VDC4.2 装置工作电压：220VDC/AC±10％或110VDC/AC±10％4.3 继电器接点电流：DC220/3A两组4.4 直流电压测量范围：0-260VDC4.5 交流窜入测量范围：10-260VAC4.6 母线电压测量精度：±1％4.7 交流窜入测量精度：±3％4.8 交流反应时间小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 开孔尺寸：110mm＊110mm五． 主要功能 装置正面如图1所示，按键部分从左到右分别为【复位】、【返回】、【向上】、【向下】和【确定】键。
总结 今年在江苏省购买工频直流高压发生器有了新选择，天正华意电气设备(江苏省分公司)始终坚守以用户为中心的服务理念,将品质作为发展的基石。厂家直销,确保为您提供价格实惠且品质卓越的工频直流高压发生器产品。如需购买或咨询,请随时联系我们,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。
