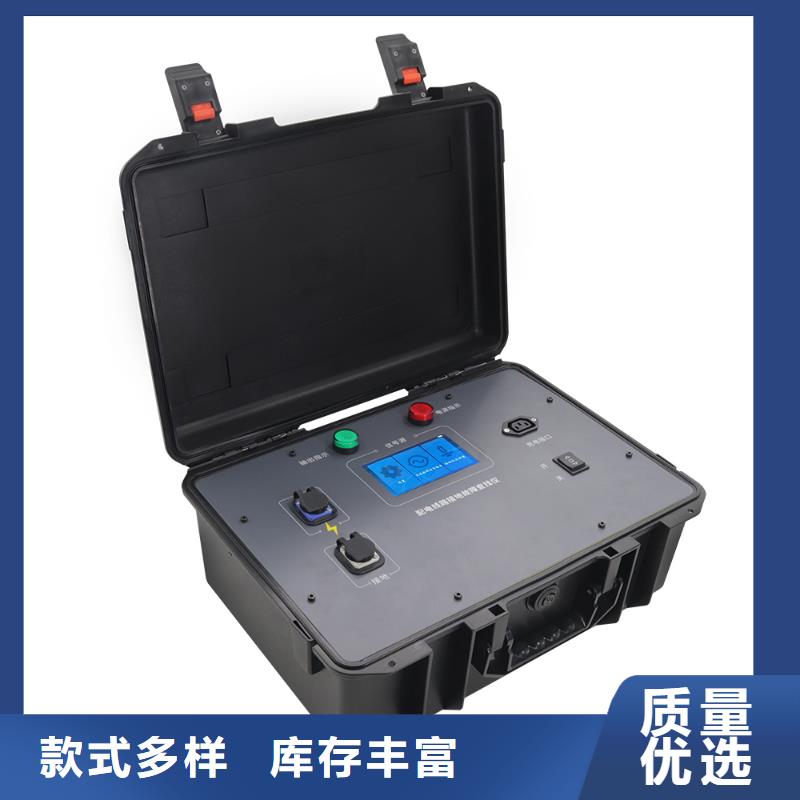

以下是:直流系统接地故障定位仪的图文介绍
直流系统绝缘校验仪语言设置：设备支持中英文语言选择。图14注：分析仪和定位仪同步信号握手完成后，两机必须保持当前状态，否则两机需靠近重新握手。五、使用说明5.1接线5.1.1分析仪接线分析仪共配有两段连接插头，其中I段是一条三芯连接线，包含红、黑、绿三种颜色线分别代表正极、负极、大地；II段是一条两芯连接线，包含红、黑两种颜色线分别代表正极、负极。将配备的红、黑、绿三芯连接线插座一端插入分析仪I段插头处（图15）；断开电源开关，将红、黑、绿三条连接线的另一端按如下述接入（图16）：将红色连接线的红夹连接到第I段母线的正极处；将黑色连接线的黑夹连接到第I段母线的负极处；将绿色连接线的黄夹连接到第I段母线的地；如果要检测直流互窜，需将配备的红、黑两芯线按下述接入装置与系统；将红黑两芯连接线插座一端插入分析仪II段插头处（图16）；将红色连接线的红夹连接到第II段母线的正极处；将黑色连接线的黑夹连接到第II段母线的负极处；图15图16不做直流互窜检测时不接第II段母线的两条连接线。5.1.2定位仪与电流钳连接将电流钳航空插一端与定位仪插座相连接、拧紧。（图17）。图175.1.3上电分析仪：检查各部分接线无误后，开启电源开关，液晶屏被点亮，设备进入工作状态。定位仪：检查电流钳连接可靠后，开启电源开关，液晶屏被点亮，设备进入工作状态。5.2操作5.2.1装置开机进入主界面后点击“接地分析”按钮后测试母线绝缘。若无接地则显示＞10MΩ；若有接地，则显示正、负接地电阻。5.2.2开启定位仪。本仪器由充电锂电池供电，当电压下降到低于3.2V时，屏幕左上角电量会显示红色，此时，需要对电池进行充电，一般充电2个小时锂电池即可使用。
天正华意电气设备(海东市分公司)一家以开发、生产，设计等多种类型的 微机继电保护测试仪的大型企业，位于平度市平安路2号，库存充足，公司实现流程式操作和制度化。高素质的专业职工、雄厚的资金和技术支持，更是为实现产品的卓著品质提供了有力确保。
我公司的产品常年畅销全球名地，同时也是多家知名企业的一级 微机继电保护测试仪供应商，我司凭着多年的生产经验，以专业的水平，专注生产，专心做事为宗旨，通过技术的创新，改革，引领行业向前发展！
直流系统绝缘校验仪不用安装，不用停电，不甩线、不解线、不用摇绝缘，快速定位接地故障；14、人性化的智能触控界面，操作简单，豪华外包装，携带方便。三、技术参数3.1分析仪工作电压：直接从母线上取电(工作电压为24V～280V)电压测量范围：0-300V电压测量精度：0.5％电桥工作方式：不平衡桥检测信号功率：＜0.2W，信号电源电流：≤800uA信号频率：≤0.5Hz系统对地电压波动：≤10％Un母线接地电阻检测范围：0-999.9kΩ电桥工作方式：不平衡桥母线接地电阻测量精度：≤5％电阻测量分辩率：0.01kΩ交流窜入电压测量范围：0-250V交流窜入电压测量精度：≤2％蓄电池接地测量误差（2V）：≤3节功耗：小于10W外型尺寸（长×宽×高）：200＊145＊46（mm）重量：1.5kg适应温度：-10℃-＋50℃3.2定位仪工作电压：3.7V（锂电池工作,工作电压为3.2V～4.2V,与手机类同）工作方式：触屏支路接地电阻检测范围：0-999kΩ（出厂默认设置为300kΩ）支路接地电阻测量精度：0-150KΩ(≤10％±2kΩ),150-999kΩ显示具体数值接地电阻测量分辨率：0.1KΩ漏电流检测灵敏度：≤0.1uA测量准确率：报警方式：图形、数据、接地方向语音报警：接地、互窜、测量值、故障方向等信息波形显示：标准正弦波形（与示波器类同）钳子判定：自动识别大小钳、开闭口状态连续工作时间：大于10h外型尺寸（长×宽×高）：180＊100＊40（mm）重量：1.5㎏适应温度：-10℃-＋50℃工作电源：锂电池供电（3.7V4000mAh可充电）
tianzh
直流系统绝缘校验仪由于以上种种原因，导致这些产品的实际应用中，接地告警电阻值是否准确不知道，接地选线也经常不正确，而便携式接地查找设备有时能查找有时又不能查找，使运行维护人员很担心也不太愿意处理直流系统接地故障，对此类设备持有很强烈的怀疑态度，反过来阻碍设备的推广与应用，回到人工拉闸查找接地方式。由于人工查找接地非常困难，有时还会引起责任，有的维护部门甚至怀着侥幸心理（因为发生接地故障，不是一定会引起保护等设备的误动、拒动事故），通过降低接地告警电阻门限值，来减少接地告警次数，给系统带来隐患。因此，无论是生产厂家的研发、生产、调试，还是用户选用产品与在设备使用过程是否完好，均迫切需要市场提供直流系统接地的校验设备，并提出校验的标准与内容，以使直流系统接地检测从研发到应用，都能够明确了解产品的性能、质量和可靠性等。为满足用户这一新的需求，我公司开发了直流绝缘装置校验仪，用户在不停电情况下，随时随地校验直流接地巡检装置，对便携式直流接地查找装置性能亦可检验。该装置可广泛应用于供电局、发电厂、技术监督部门、生产厂家及科研教学等。
