想要了解变电站继电保护测试仪产品的魅力？视频为你揭晓答案！

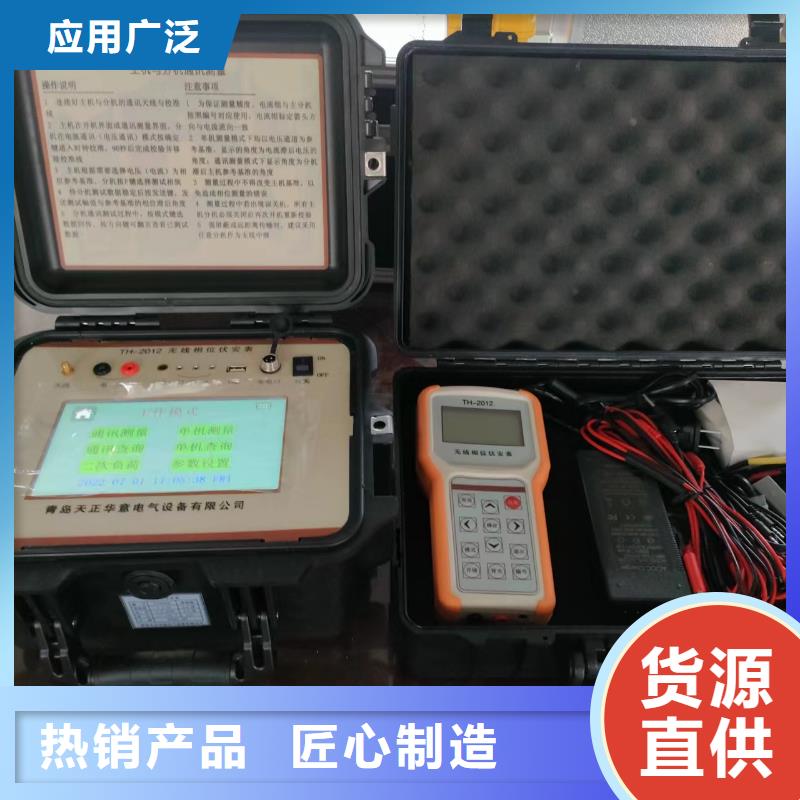

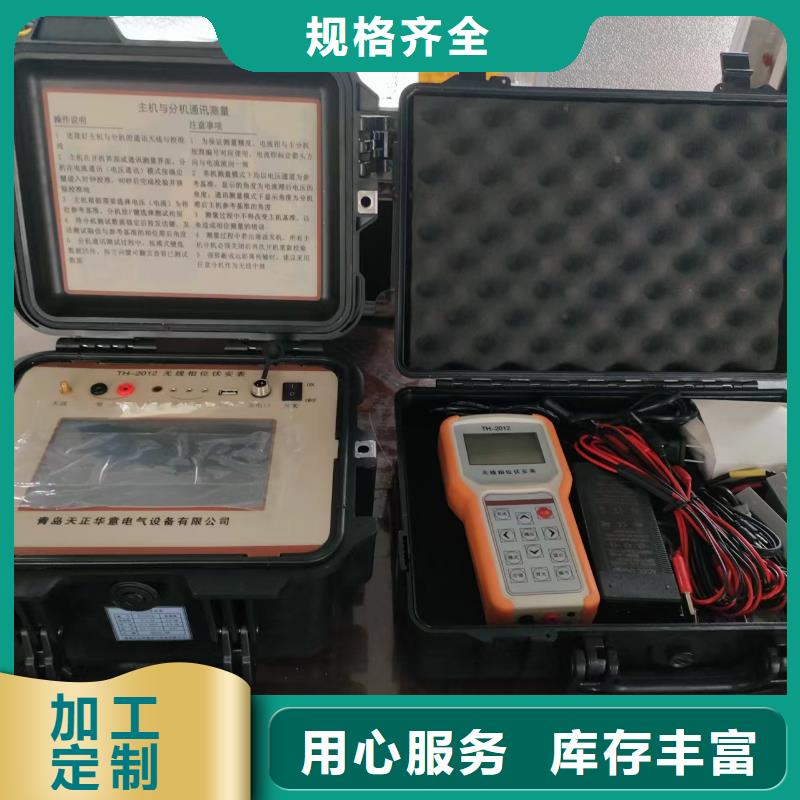

以下是:变电站继电保护测试仪的图文介绍
一次通流加压模拟带负荷向量试验装置三相通流加压模拟负荷校验装置电子式三相通流加压模拟负荷校验装置三相通流加压模拟带负荷继电保护向量检测装置无线高压检验电测试仪相位伏安表无负荷相量测量装置带负荷校验保护装置模拟带负荷测试（系统）装置高压核相电流相位表六相微机继电保护综合校验仪变压器差动保护装置同步相量测量系统试验装置变电站投运前继电保护向量检查装置全站通压变频电源经阻抗变换装置，对主变低压侧励磁通压，合上主变开关、母联开关、PT刀闸，进行相序、变比、开口三角电压检查。开口三角电压检查时，可人为调整源使三相电压不平衡输出。对低压侧电压等级较高的主变，也可采用变频电源直接连接站用变低压侧，利用站用变励磁的方式对主变低压侧加压。通过#1主变10kV低压侧套管对变压器低压侧励磁，在变压器230kV、115kV感应出一次电压，将220kV、110kV母联开关合上,完成母线一次电压并列相位检查。8.3 母线/间隔通流，母差保护利用一组三相工频高压，施加于PT一次侧作为相位参考基准；利用一组三相工频大电流，在一条母线支路通入试验电流，于母线其他支路接回电流，试验电流通过进线CT、母联开关、线路CT形成回路，在保护屏上读取电流幅值相位及差流，检查母差保护向量的正确性。将201-3、201、201-1、200-1、200、200-2、213-2、213开关合上， 213-D2接地刀闸合上，测试电流经过主变开关-#1母线-母联开关-#2母线-213线路间隔。测量2套母差保护屏中201、200、213母差保护，测量213间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。8.4 变压器差动保护试验根据变压器铭牌借助平板app计算工具计算绕组短路阻抗，并根据阻抗大小对变压器高压侧（或中压侧）一次加压，其余两侧母线短路接地。利用激励电流模拟加压侧一次负荷电流，利用短路电流模拟短路侧一次负荷电流，检查变压器差动保护向量的正确性并推算差流。将102-3、102、102-2、100-2、100、100-1、101-1、101、102-3开关合上，由#2主变110kV侧对#1主变施加试验电流；将#1主变220kV侧201-3、201开关合上，201-D1刀闸合上，在220kV侧主变开关201进线侧形成短路接地；将#1主变10kV侧001手车推至工作位置，合上001开关，在0193或0194出线侧使用短路线短路接地，在#1主变10kV 001开关出线侧形成短路接地。（也可利用#2差动试验的短路点，但注意要将010、0101、0021、0022手车同时推至工作位）仍以220kV#母线PT A相为参考相位基准，测量#1变差动保护方向，绘制六角向量图，测量完成将上述一次设备恢复到初始状态。

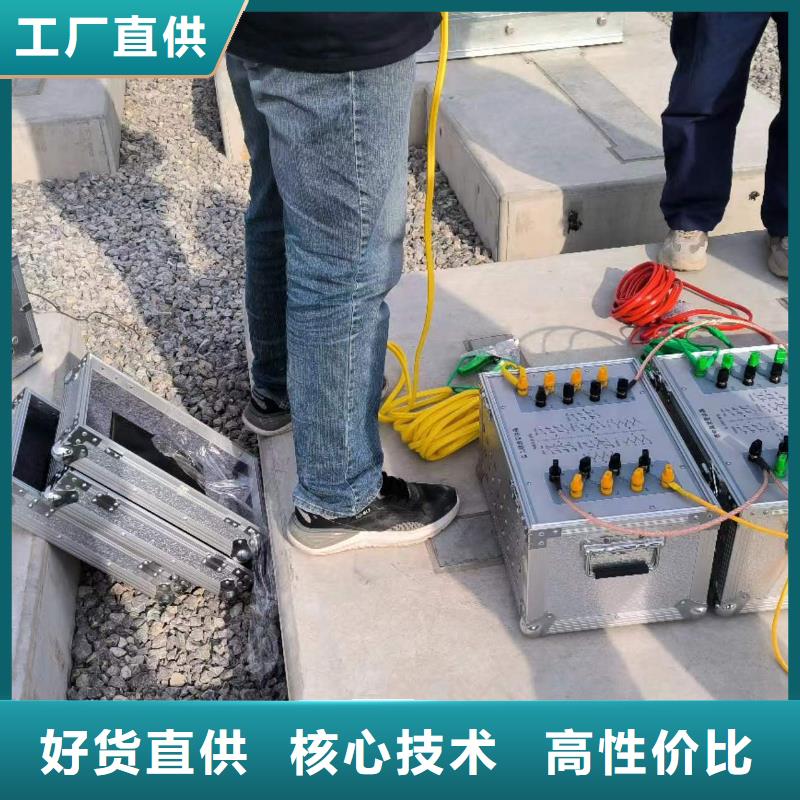

一次通流加压模拟带负荷向量试验装置220kV母线各间隔通流参考相位以220kV #1母线PT 的A相为参考相位基准，将220kV#1PT间隔21P-D1接地连接排拆除接入高压电压（10kV），拉开21P-1刀闸（注意检查与母线开关处在分断位，临时拆除母线PT处的-1D接地联片，将#1母线PT智能汇控柜中的电压并列把手置于强制Ⅰ）；通过#1主变高压侧220kV套管处对母线三相通流（160A）,按照对应检测回路关系操作开关分合及接地刀闸，完成母线差动、线路保护检验；检查4回220kV线路进线侧接地刀闸D3接地可靠,防止向线路送电。4.1)201-#1母线-200母联开关-#2母线-213线路间隔将201-3、201、201-1、200-1、200、200-2、213-2、213开关合上， 213-D2接地刀闸合上，测试电流经过主变开关-#1母线-母联开关-#2母线-213线路间隔。通流加压路径如图2图2测量2套母差保护屏中201、200、213母差保护，测量213间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。备注：为节约后续试验工作，缩短测试时间，通流时改换测试间隔时可不必中断输出，先合上214间隔开关，然后再将213间隔一次设备恢复到初始状态。以下间隔雷同4.2)201-#1母线-200母联开关-#2母线-214线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上214-2、214、214-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-214线路间隔。通流加压路径图略测量2套母差保护屏中201、200、214母差保护，测量214间隔线路保护方向，包括后台监控机测量值等；测量完成后将213间隔一次设备恢复到初始状态。4.3）201-#1母线-200母联开关-#2母线-202#2主变开关间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上202-2、202、202-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-202#2主变间隔。通流加压路径图略测量2套母差保护屏中201、200、202母差保护，包括后台监控机测量值等；测量完成后将202间隔一次设备恢复到初始状态。4.4）201-#1母线-200母联开关-#2母线- 215线路间隔将201-3、201、201-1、200-1、200、200-2开关合位状态不变，合上215-2、215、215-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-215线路间隔。通流加压路径图略测量2套母差保护屏中201、200、215母差保护，包括后台监控机测量值等；测量完成后将215间隔一次设备恢复到初始状态。
天正华意电气设备(武威市分公司)拥有专业的技术团队，专业化服务营销团队，专业的工程施工团队，专业的研发团队，专业的 微机继电保护测试仪产品生产基地，为客户提供一站式服务。我们以“品质至上、诚信为本、创新制胜”为经营宗旨，坚持稳健发展及全国行销策略，为客户提供格式优良 微机继电保护测试仪产品和的服务。
一次通流加压模拟带负荷向量试验装置本作业指导书适用于采用TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用于新建变电站投运前各电压等级继电保护相位的检验工作。2 总则2.1 TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用变电站投运前各电压等级继电保护相位检验工作应遵守的基本原则。 2.2 测试单位应根据作业指导和工程实际情况，参考典型案例试验编制具体的测试方案。2.3 测试过程中使用的仪器、仪表的准确级及技术特性应符合相关要求。3 变电站试验前应具备的技术条件3.1 变电站一次和二次设备安装、调试、试验工作已全部结束，验收合格；3.2 具备完整并符合工程实际的图纸及资料；3.3 核对保护装置的整定参数，应该与设备实际参数相符；3.4 试验所使用的仪器、仪表齐备且有检验合格证。4 注意事项4.1 工作前应按照《 电网公司电力工作规程》完成相关的组织措施和技术措施。4.2 测试前，保护采用母线电压互感器的线路应将线路隔离开关拉开；保护采用线路电压互感器的线路应在线路一次断引，防止将试验电压、电流加到输电线路或试验线路受感应电影响。4.3 为保证测试，测试过程中应保证试验用的设备外壳可靠接地,装置急停按钮功能有效、可靠。4.4 测试前所有电流互感器二次回路应不开路、接地可靠、正确；所有电压互感器二次回路应不短路、接地可靠、正确。4.5 测试前应确保试验接线正确、规范，正确使用绝缘工器具。4.6 测试期间，禁止试验设备电流输出回路开路、电压输出回路短路，禁止触摸试验设备输出端子及接线。4.7 接、拆试验线前，应对试验装置及被试验设备进行放电。 模拟一次负荷法继电保护相位检验装置 模拟带负荷继电保护向量检测装置 高压核相电流相位表 变电站投运前继电保护回路向量检查 母差保护线路保护 变压器差动保护装置 钩式验电器 模拟带负荷测试装置
