台区分支识别仪价格实在

台区识别仪 仪器特点和改进1、使用简单，测试结果一目了然，携带方便，便于现场工作 电力台区查询仪采用FSK电力载波通信的方式，针对国内电力线路干扰特别严重的具体情况，采用独特技术方法，使每相的数据仅能在该相内进行传输，从而保证可靠的相序识别。抑制能力可达80db。具有极强的抗干扰性。因此，在实际使用中，既可以用于被测用户所属台区的查询，也可非常可靠的用于新装线路和旧线路改造时的相序识别，替代相序查询仪的使用。3、本仪器经过大量的现场测试，能可靠地在架空线和地下电缆线路上进行数据传输。通过安装多台本仪器的主机的办法来快速方便地解决不同规格、不同型号的变压器交叉时，用户所属台区不易分辨的问题，从而保证检测结果的可靠性。4、经实际检测，即使是在复杂的地下电力电缆条件下，绝大部分情况下无须中继，仍能可靠的检测。5、在电路的重要部分，均采用环氧浇灌密封工艺，使仪器能抗高温、耐低温、防震动、防爆、防潮。6、在人性化方面，采用加大屏幕、增加汉字显示、增加背光等方法来方便操作人员使用，特别是方便在楼梯间等光线暗淡的场合使用。7、机身采用高强度ABS材料，抗震、防摔性能大大提高。8、接线电缆采用特殊材料制成的高性能专用电缆及夹具，具有柔软、操作方便、接触电阻小、高绝缘、高性的特点。9、本仪器无须任何附加电源，操作简单方便。10、电力台区查询仪采用高性能和可靠性的型MCU,重新设计的代码，使运行速度更快。软、硬件WATCHDOG的设计，使得仪器的可靠性更高。八、技术性能指标（1）数据传输方式：交流过零点ＦＳＫ调制，一对一的接收发送半双工通信方式（2）载波中心频率: 127KHz（3）传输速率：100BPS（4）接收灵敏度：≤1mv（5）带宽：8.77KHz（6）载波功率：≤2w（7）主机功耗：≤15w（8）终端功耗：≤2w（9）电源交流：220V±15％（10）环境温度：-30℃～70℃（11）相对湿度：≤90％RH本仪器通过电力工业电力设备及仪表质量检测中心检测，检测号为：2007015和2007016。仪器符合以下标准：

台区识别仪参数设置界面如图五所示：参数设置界面用于调整试验前所需要确定的数据。包括：工作模式、主机编号、钳表选择、通信强度、脉冲灵敏、分机编号、脉冲强度、通讯灵敏、设置日期、设置时间。工作模式 — 仪器本身的工作方式，可设置为：主机、分机、自动三种模式；当进行台区识别、分支识别、台变互测几项功能时起作用。主机编号 — 当多主机并列运行时，为了对主机加以区分，人为的给每个主机设置一个编号，可在1－6之间选择（按左右键切换），各主机的编号应互不相同）。设定了主机编号后，相应的该主机的各相柔性钳所对应的分支号就确定下来，例如：1号主机A、B、C相钳分别对应1、2、3号分支，2号主机的A、B、C相则对应4、5、6号分支，3号主机的A、B、C相对应7、8、9号分支……钳表选择 — 用来选择所需的电流钳的合适档位，以保证测量准确。共有2个电流档供选择：1500A柔性钳、7500A柔性钳。注意在未超量限的情况下应尽量选择接近需测试电流的档位。通信强度 — 指仪器做为主机时发送载波信号的强度，可在强、中等、弱三种之间选择（按左右键切换）。脉冲灵敏 — 指仪器做为主机时检测脉冲电流信号的灵敏度，可在1－8之间选择（按左右键切换），数字越小，检测灵敏度越高，值为2。分机编号 — 当多个分机同时运行时，为了对分机加以区分，人为给每个分机设置一个编号，可在1－6之间选择（按左右键切换），各分机的编号应互不相同。脉冲强度 — 指仪器做为分机时发脉冲电流的强度，可在强、中等、弱之间选择（按左右键切换）；值为中等。通讯灵敏 — 指仪器做为分机时检测主机所发出的载波信号的灵敏度，可在强、中等、弱之间选择（按左右键切换）；值为中等。设置日期 — 用来对日期进行设置，调整当前显示的年、月、日；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。设置时间 — 用来对时间进行设置，调整当前显示的时、分、秒；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。

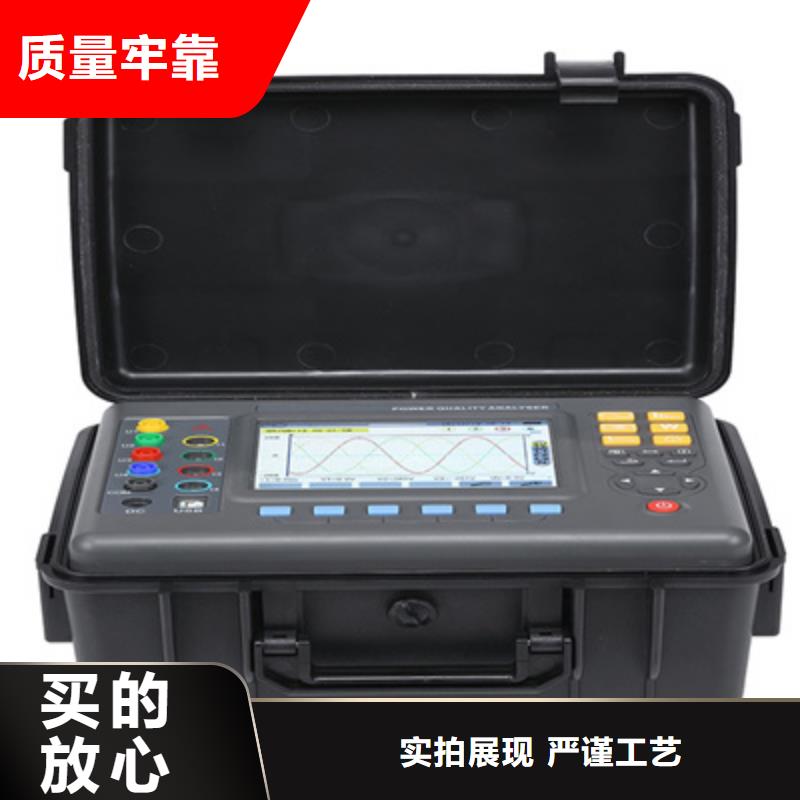

台区识别仪 技术指标1、台区测试部分通讯方式：特种负荷信号传输，距离：≥5km电流测试距离：≥5km识别周期：≤6秒测试成功率：分支识别数量：单主机3路（多主机方式可扩展18路）钳型电流互感器：750A/1500A柔性电流钳50mm卡钳(50A/100A/250A/500A)（选配）2、电参量测量部分电压：±0.2％ 电流：±0.5％功率：±0.5％ 频率：±0.02Hz相位：±0.2°3、电能质量部分电压谐波测量次数：2－51电流谐波测量次数：2－51谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％4、工作环境工作环境温度：-30℃~60℃工作环境湿度：≤95％RH工作电压：AC220V±10％5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、重量重量：1Kg7、单机体积体积：25cm×16cm×6cm三、结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器上方是液晶显示器，下方是按键区，顶端为接线部分，包括：电压输入端子UA、UB、UC、UN；钳形电流互感器接口（A相钳、B相钳、C相钳）；保险座。打开支架后右侧下部为其他接口部分，包括：232串行口（用于上传保存的数据至计算机）；充电器接口为预留口（本机不带电池），用于连接充电器；USB接口，通过U盘，可将仪器内存储的数据文件拷贝到电脑。
