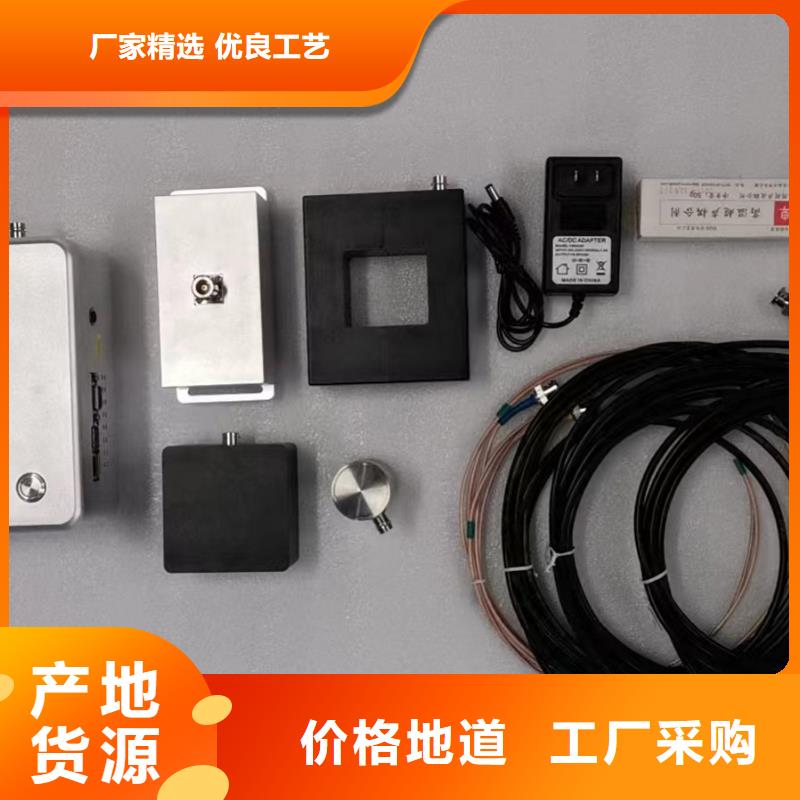

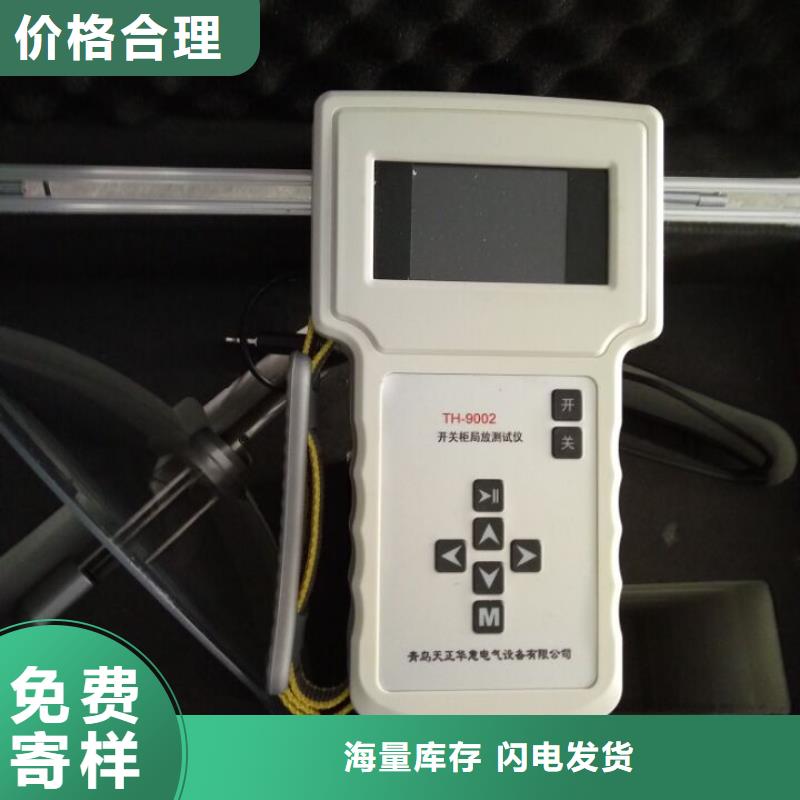

手持式超声波局部放电检测仪采用标准本手持式局放测试仪（TH-9003）的设计采用以下标准：GB/T 7354-2003局部放电测量；GB 4793.1-2007 测量、控制和实验室用电气设备的要求 第1部分：通用要求；GB/T 2423.8-1995 电工电子产品基本环境试验规程；GB 2900电工名词术语；GB/T 16927 高电压试验技术；DL/T 356-2010局部放电测量仪校准规范；DL/T 417-2006电力设备局部放电现场测量导则；IEC1000电磁兼容性。二、操作注意1、使用仪器之前，请仔细阅读本使用说明书。2、在试验过程中，不同的传感器测量时，应在“参数设置”项中正确设置参数，以确保测量准确。3、检测过程中若需更换传感器检测，需将“输出电压”关闭。4、在仪器使用过程中，设备需轻拿轻放，避免磕碰。5、实验完毕后，请及时关闭电源并对主机进行充电。三、概 述TH-9003手持式局放测试仪是我公司技术人员根据多年局放检测经验，适用于对高压设备局部放电在线检测及定位。该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。通过采集不同高压设备内部局部放电产生的不同信号可对设备的运行状态进行快速带电检测。该仪器可在设备运行状态下进行安装检测，对设备的正常运行没有任何影响，便于工作人员及时对开关柜的运行状态进行评估，大大提高设备运行的可靠性、性和有效性。TH-9003手持式局放测试仪由测试仪主机、专用局部放电检测软件、复合式TEV传感器、超声波传感器、高频电流互感器、超高频传感器以及连接线组成。

手持式超声波局部放电检测仪TEV测量（主要检测开关柜内部局部放电）1、复合式TEV传感器连接方式取BNC-SMA同轴电缆一条，将BNC端连接到主机CH1通道BNC头上，SMA端则连接到复合式TEV传感器标有“RF-OUT”SMA头上。复合式TEV传感器接线2、主机设置打开主机，点击选择CH1，将当前通道选择到通道1上，单击“MENU”菜单键，在菜单栏按F1键将“放电检测”选择为TEV，按F2键设置是否“输出电压”及“单位”。使用复合式TEV传感器进行检测时需要输出电压。3、开始测量点击“AUTORANGE”按钮，当按钮显示绿色灯亮时主机开始测量。AUTORANGE打开单击后主机处于自动触发状态，显示界面通道1则显示为当前复合式TEV传感器检测到的放电信号。无放电信号 有放电信号当开关柜局放测试主机检测到的放电信号过大，则显示界面显示的数值变为红色，此时传感器处于饱和状态。传感器饱和4、背景噪声开关柜外部的一些源发出的电磁信号也可能在开关柜的外部产生瞬时接地电压，这些源可以是架空线绝缘子、变压器进行套管、强的无线电信号甚至是附近高速公路的车流量。这些也可以在不连接到开关柜的金属体如变电站房门或围栏等金属体上产生瞬时接地电压信号。因此在对开关柜进行检测之前，就应该测量出这些表面上的背景噪声。测量不属于开关柜组成部分的金属体如金属门、金属围栏等的背景噪声。记下三次连续的有关金属体的分贝值和计数，并取中间幅值的读数作为背景测量的读数。
