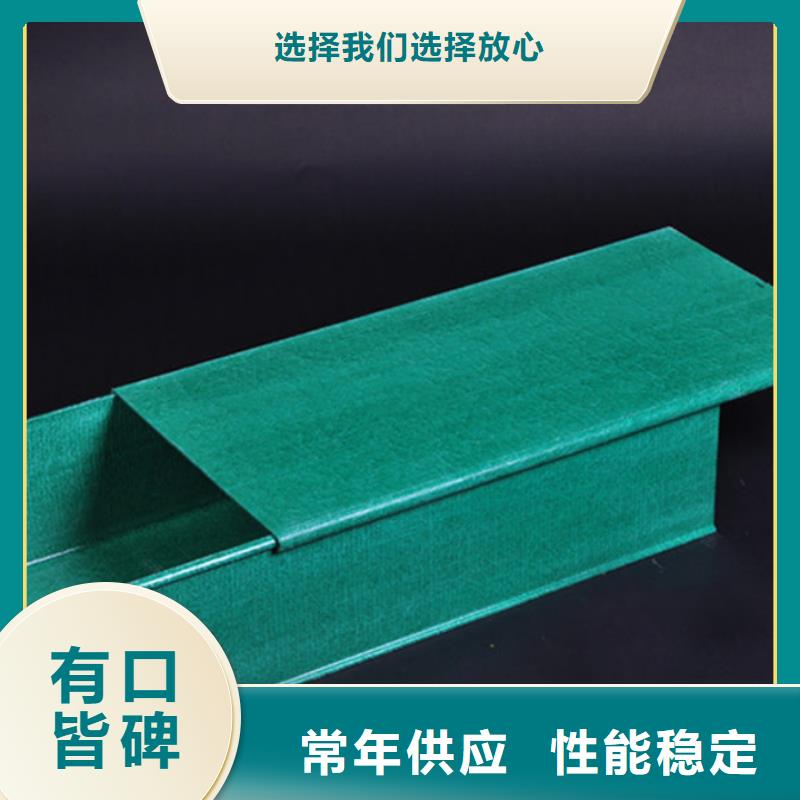

电缆桥架型式及品种的选择 1、需屏蔽电器干扰的电缆网路或有防护外部（如：有腐蚀液体，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。 2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。 3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。 4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘 。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。 5、大跨距（＞3m）要选用复合型桥架（FB）。 6、户外要选用复合环氧树脂桥架（F）。 二、规格选择 1、桥架的宽度和高度就按下表选择，并应符合电缆填充率不超过有关标准规范的规定值，动力电缆可取40-50％，控制电缆可取50-70％，另外需预留10-25％的式程发展余量。 2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。 3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。 4、桥架横截面积的选择见表 三、支、吊架的配置 1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。 2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度＜300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架。当桥架宽度＞300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。 3、桥架多层设置时层间中心距为200，250，300，350mm。 4、桥架直线段每隔50m应予留伸缩缝20-30mm（金属桥架）。 四、防火 要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。我公司生产的BJⅢ系列电缆桥架均为防火桥架。 五、接地 1、桥架系统应具有可靠的电气连接并接地（只对金属桥架）。 2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆，接地孔应绝缘涂层。在1KV及以下中性点直接接地系统中，受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时，桥架的级长方向金属横截面积应不小于规定值。 3、沿桥架全长另敷设接地干线时，每段（包括非直线段）桥架应至少有一点与接地干线可靠连接。 4、对于振动场所，在接地部位的连接处应装置弹簧圈。 六、桥架系统设计内容 桥架系统工程设计应与土建、工艺以及有关专业密切相配合以确定 布置，其设计内容可含有： 1、桥架系统的有关剖面图。 2、桥架系统的平面布置图。 3、桥架系统所需直线段、弯通、支、吊架规格和数量的明细表以及必要的说明。 4、有特殊要求的非标件技术说明或示意图。 七、安装 电缆桥架的安装请参照中国建筑标准设计研究院所发行的JSJT-121全国通用建筑标准设计-电气装置标准图集《电缆桥架安装》04D701-3。 八、设计要求 1、桥架系统的路径平面布置图； 2、桥架系统的有关断面图。 3、桥架系统所用防腐材质及所需直通、弯通、支（吊）架等的规格和数量明细表以及必要的说明，连接板及螺丝、防护帽按以上要求由生产厂家配齐。 4、有特殊要求的非标准技术说明或示图。 5、在预算有限的范围内，设计需要符合的要求。?[1]
