瓦斯继电器校验仪灭磁过电压测试装置做工细致视频展示，产品更生动！让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:瓦斯继电器校验仪灭磁过电压测试装置做工细致的图文介绍
瓦斯继电器校验仪产品概述压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的。二、主要功能和特点检测压力释放阀的引用标准是机械部JB7065-2004《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验仪主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力，测试系统的原理框图和系统组成如图1所示。图1. 原理框图和系统组成三、仪表面板如下图所示：图2. 开机界面图3.设置和测试界面1.压力测试：可对压力释放阀的开启、关闭压力进行设置并启动测试。2.密封试验：对压力释放阀密封时间、压力值进行设定并测试。3.数据保存：可对测试结果保存。4.数据打印：对测试结果进行打印。
瓦斯继电器校验仪技术指标1.工作环境温度：-10℃～＋40℃2.主机工作电压：AC220V 50Hz3.空压机工作电压：AC220V 50Hz4.整机功率：400W5.空压机功率：750 W6.压力检测范围：0～350KPa7.压力显示分辨率：0.1KPa8.精度等级：1.0级9.显示方式：5寸彩色液晶屏带触摸功能10.试验介质：压力释放阀试验介质为空气11.存储容量：可存储多组校验数据12.微机测控箱尺寸：430＊340＊250mm13.微机测控箱重量：15KG14.变压器压力释放阀校验仪（机械部分）：480＊400＊330mm15.变压器压力释放阀校验仪重量（机械部分）：25KG试验准备阶段：1.将和压力释放阀配套的法兰盘安装在压力试罐工作台上，法兰盘上有密封圈，保证法兰盘密封良好，将压力释放阀放在法兰盘上，用配套的螺栓固定，一定要保证密封良好。2.将压力释放阀信号线接至校验仪信号接线柱。五、测试项目1.开启、关闭压力试验，测试过程如下：1.1开启压力：首先查看压力释放阀上铭牌，标称值设置上低于开启压力值，如铭牌上标注开启压力是80KPa,建议标称值设为70KPa,步进值设为0.5KPa，步进值设的比较大，测试速度会快一些，测试精度会差一些。当知道压力释放阀的开启压力值时，设置标称值时可以设置时尽量大一点，步进值尽量小一点。举例：铭牌上标注开启压力是80KPa,标称值设为75KPa,步进值设为0.2KPa，这样测试速度更快，精度更高。设置完成后，点击“压力测试”，测试就可以进行。2测试次数：可以按照设置的次数，多次测试。3.关闭压力：开启压力测试完毕，设备自动转为关闭压力测试，无需人工干预。4密封试验：设置密封试验压力值，密封试验时间，点击“密封试验”。测试时间到，出现密封性能选项，人工选项，“合格”还是“不合格”。

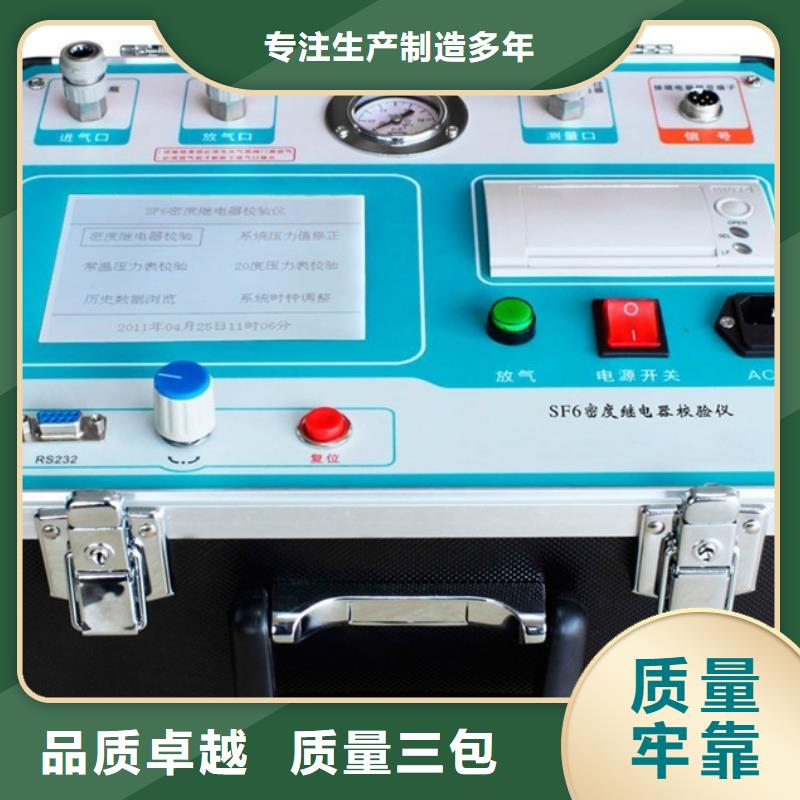

瓦斯继电器校验仪本产品为便携式工具，使用方便可靠，是SF6密度继电器校验 的选择。三、技术指标 ?工作电压：AC220V、50Hz?仪器功率：50W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.0MPa?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320×240图形点阵单色液晶屏?操作方式：旋转鼠标（一键飞梭）输入?打印机型：高速微型打印机?打印方式：汉字报表式打印?存储容量：可同时存储50次试验结果?外形尺寸：主机 365×300×220(mm3) 附件箱400×370×200(mm3)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：8kg四、仪器面板图进气口 放气口 压力表 测量口 信号接口 微型打印机液晶屏 放气按钮 电源开关 电源插座 对比度调节 通讯口 旋转鼠标 复位按钮五、使用方法 1. 现场校验SF6气体密度继电器时，断开与密度继电器相连的电源，以免损坏校验仪。2. 根据测试目标，把报警导线和闭锁导线分别与密度继电器的信号插座对接好。当进行单动作信号校验时，不使用的鳄鱼夹可闲置，但不要与其它鳄鱼夹发生接触。测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别。
诚信经营、品质如一、优质服务、无忧售后。工厂直销价格合理，我们不怕货比货，就怕您买错。
天正华意电气设备(新余市分公司)主营产品 微机继电保护测试仪。价格以本公司实际报价为准！
所有商品我们公司在发货之前都进行严格质检，确保无任何问题才发货！
图片均为实物拍摄，但由于光线及显示器等原因会有轻微的色差，请谅解。
厂家直销 价格实惠 质量保证
保证产品的亮度和效果质量
现货批发 量大从优 欢迎订购。
瓦斯继电器校验仪 原理框图和系统组成三、仪表面板如下图所示：图2. 开机界面图3.设置和测试界面1.压力测试：可对压力释放阀的开启、关闭压力进行设置并启动测试。2.密封试验：对压力释放阀密封时间、压力值进行设定并测试。3.数据保存：可对测试结果保存。4.数据打印：对测试结果进行打印。四、技术指标1.工作环境温度：-10℃～＋40℃2.主机工作电压：AC220V 50Hz3.空压机工作电压：AC220V 50Hz4.整机功率： 1300W5.空压机功率： 550 W6.压力检测范围：0～150KPa7.测 量 口 径 : Φ25-Φ130 mm 8.压力显示分辨率：0.1K9. 密封性能试验: 0-100 Kpa10. 夹紧方式 ：液压电动夹紧11.稳压储气罐 ：200L-250L12.储气罐强度：0.8 Mpa13.静音空压机：15L-20L14.进气增量 ：25kpa/s-40kpa/s15.精度等级：1.0级16.显示方式：15寸彩色液晶屏17.试验介质：压力释放阀试验介质为空气18.存储容量：可无限存储多组校验数据19.具有压力上升曲线试验中，同步显示压力上升过程曲线20.具有开启时间曲线试验中，软件同步显示开启时间曲线21.主机国际防水防尘等级：不低于IP5422.主机尺寸1400＊700＊1320mm23.总重量：150KG试验准备阶段：1.将和压力释放阀配套的法兰盘安装在压力罐工作台上，法兰盘上有密封圈，保证法兰盘密封良好，将压力释放阀放在法兰盘上，用配套的螺栓固定，一定要保证密封良好。
