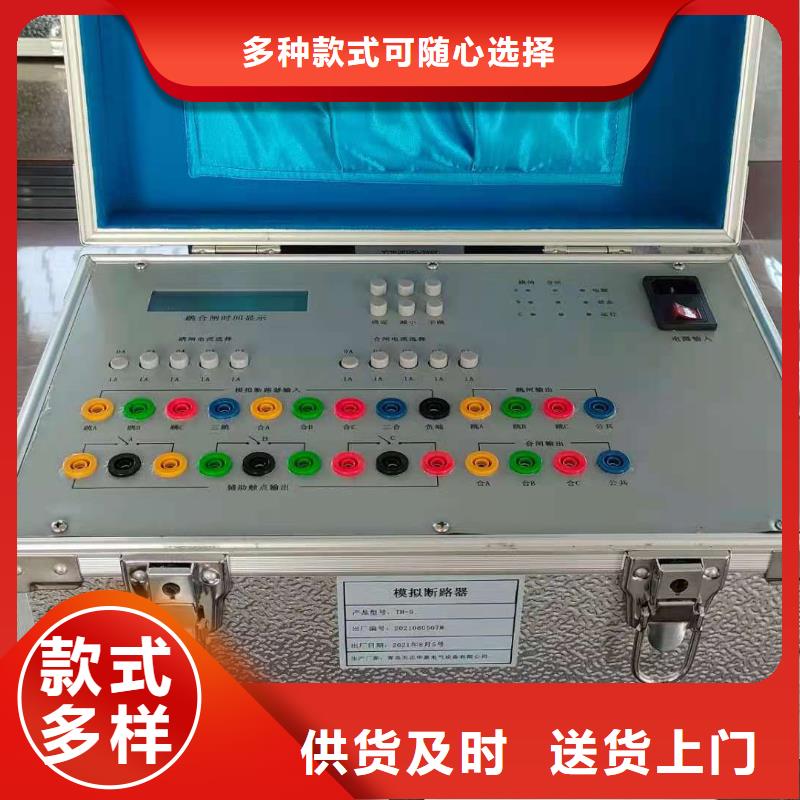

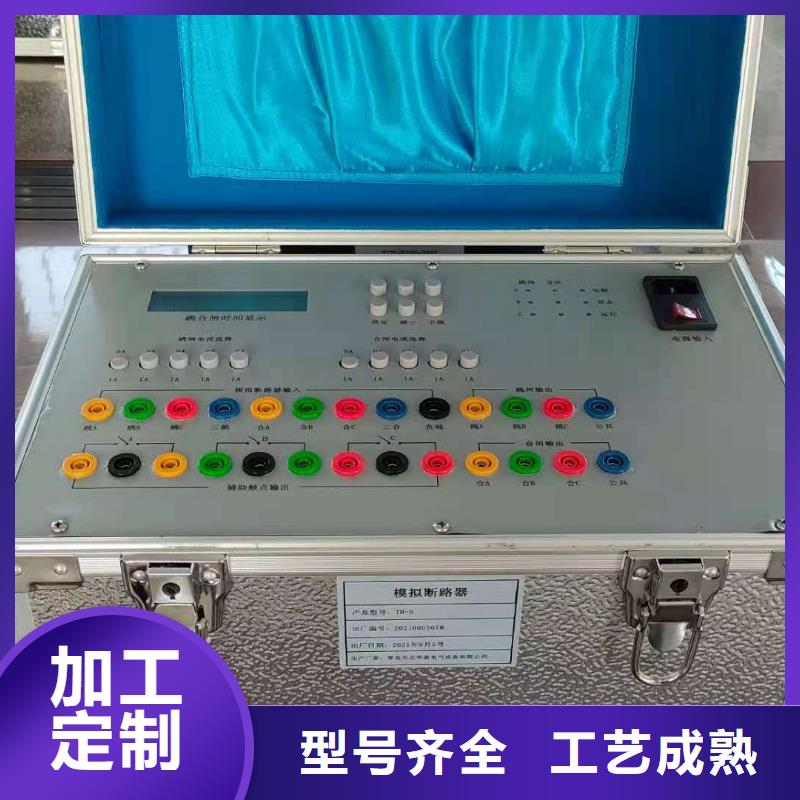

模拟断路器．工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从0到500ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定。本装置上电后，模拟断路器A、B、C三相是处于合闸状态，合闸指示红灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。三．使用说明1．面板开关、按键其功能介绍：（1）直流电压调整旋钮：旋转此钮可调节直流电压输出大小。顺时针旋转直流电压值增大；逆时针旋转直流电压值减小。在由大调小时，旋转应尽量慢些。（2）指示灯：①电源指示灯模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯模拟断路器上电后，运行指示灯亮。说明系统运行正常。③状态指示灯该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相⑤合闸指示灯模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相（3）相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。②手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。（4）时间显示窗口：为液晶显示屏，显示跳合闸时间。（3）电源开关： 此开关为模拟断路器电源开关。（5）跳闸电流选择开关： 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。(6)合闸电流选择开关： 合闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置合闸电流为1A、2A、3A、4A、5A。
模拟断路器配电开关模拟试验盒是我公司根据市场需求，结合现场试验经验研制开发出体积小、重量轻。锂电池供电、便携式的新型FTU、DTU、TTU等试验用的配电开关试验盒。本装置可以模拟3路跳闸开关和3路合闸开关。可模拟在配网 FA 测试中现场开关作用，通过将原开关端子的遥信、遥控接点拆下接入模拟开关盒，保证在不停电的情况下顺利完成 FA 测试实验。本产品具有多种供电方式1、交流供电：AC165V～250V。2.直流供电：DC10V～60V。3.也可以通过内部大容量锂电池供电。一次充电可以连续使用半个月。极大的方便了用户的使用。本产品包含 1 组遥控合闸输入端子、1 组遥控分闸输入端子、3组分位遥信接点、3组合位遥信接点，均为固态继电器接点，可以通过 设置开关设置合闸和分闸动作延时。另外，本产品还可以通过合闸和分闸按键实现手动合闸和手动分闸操作，从而来模拟实现断路器的的跳/合闸动作。主要技术指标供电电压输入：AC165V～250V 或 DC10V～60V或内部锂电池供电跳合闸输入电压：DC 24V≤ Vin ≤240V合闸时间选择：0ms～500ms, 步长1ms延迟时间精度：≤2ms跳闸时间选择：0 ms -500ms步进1ms延迟时间精度：≤2ms常开/常闭输出接点容量：DC12～220V /5A工作环境:温度-10℃～ ＋45℃，湿度 90％不冷凝外形尺寸：30（L)＊18(W)＊17(H)cm使用方法1.接线用配电开关模拟试验盒做测试时，在电源开关关断的情况下将输入电源接至试验盒面板的电源输入端子，遥合输入和遥分输入接入开关试验盒面板上对应的分闸输入/合闸输入端子。输出端继电器信号接入测试设备对应的合位及分位信号输入。
天正华意电气设备(怀化市分公司)主要从事 微机继电保护测试仪等相关业务。本公司拥有严密的生产设备，雄厚的技术力量，完备的检测手段和健全的质量保证体系，以保证产品结构合理、性能可靠。 生产厂家电话。
模拟断路器操作界面五．工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从10到9999ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定（程序根据动作电压设定）。本装置上电后，模拟断路器A、B、C三相是处于分闸状态，分闸指示灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。六，使用说明12．输入、按键其功能介绍：1．合闸时间设定： 三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms，通过分别设置A、B、C三相合闸时间，可以模拟断路器三相不同期。2．分闸时间设定：三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms。3．输入控制状态： 显示输入端子输入状态。4．输出断路器状态：显示模拟断路器输出状态。5．手动操作开关：
