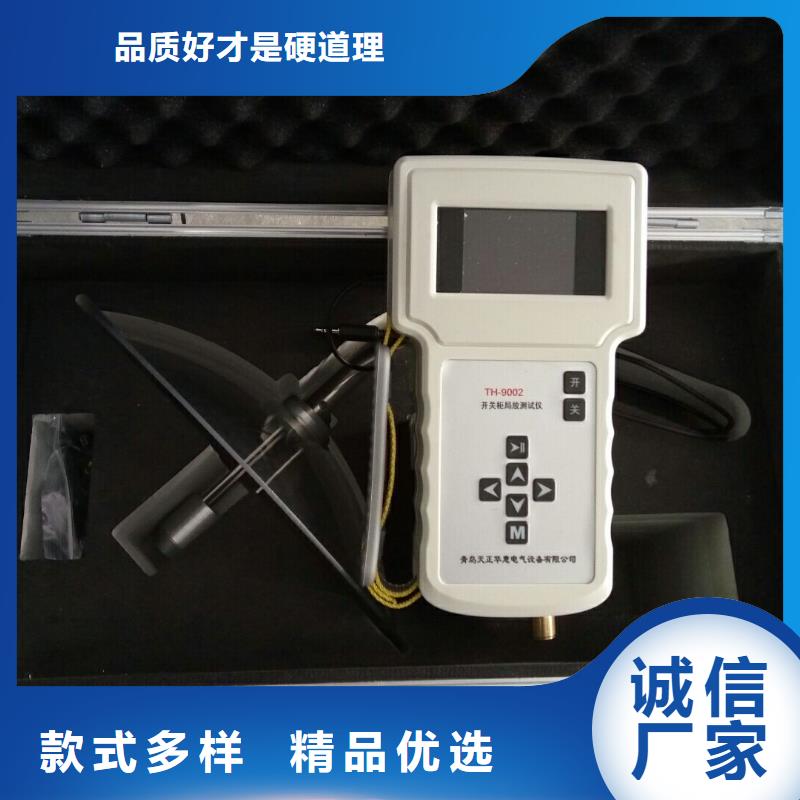

手持式超声波局部放电巡检仪解决方案

局部放电检测仪数字式局部放电测试系统快速使用指南开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）,启动计算机进入WINDOWS XP系统。启动仪器：在WINDOWS XP 系统桌面上，使用鼠标双击“JFD-2010”图标，启动进入局放系统。系统校正步骤注意：进行校正操作时要确定整个试验区尤其是试验电路处于断电的状态。重要！！以第2个通道进行50PC的校正量的校正。步骤1、在软件界面右侧功能区内，选择“通道步骤2、在通道校正的数值框内填上，步骤点击“校正”，进入校正状态。步骤4、使用校正脉冲发生器给系统的第2通道试品注入的校正量，正常情况下在第2通道的示波窗口显示一排脉冲，图九：校正脉冲注入后图形步骤5、调整“粗调”，“细调”使脉冲足够大而不过载。“粗调”常规在3档。步骤6、调整使脉冲与干扰的差距显著，即信号与噪声的比较（信噪比）越大越好。“FH”常规是200KHz，常规是20KHz。步骤7、点击“完成”，系统对第2通道的校正完成，注意，要移开校正脉冲发生器并关闭发生器电源，进入测量等待状态。滤波频带和增益设置的说明：滤波频带是由组成的一个带通滤波器，“FL”为高通滤波器，如选择10KHz，则信号中大于10KHz的频率信号可以通过，小于10KHz的频率信号将会有很大的衰减；为低通滤波器，如选择300KHz，则信号中小于300KHz的频率信号可以通过，大于300KHz的频率信号将会有很大的衰减；这样由“FL”、“FH”组成的带通滤波器可以滤除掉部分频率的干扰信号。频带选择的原则是：根据现场干扰情况，灵活选择“FL”、“FH”各种组合，带宽选择尽可能大，因为这样，信号放大电路可以获得比较高的灵敏度，能够有效改善信噪比。增益的设置：因为试品的不同，整个试验回路的灵敏度会有所不同，这样在校正时就要调整放大器的增益，可根据情况分别调整放大器增益粗调和放大器细调，使校正脉冲显示能够清晰区别噪声信号，一般可将校正脉冲信号高度调整到纵坐标1.5的高度为宜。注意：滤波频带和增益的设置都应该在校正时完成，校正完成后，就不应该进行调整，原则上在什么档位上校正的，就在那一档位上测量局放，选择的校正量应该尽量接近试品的放电量。

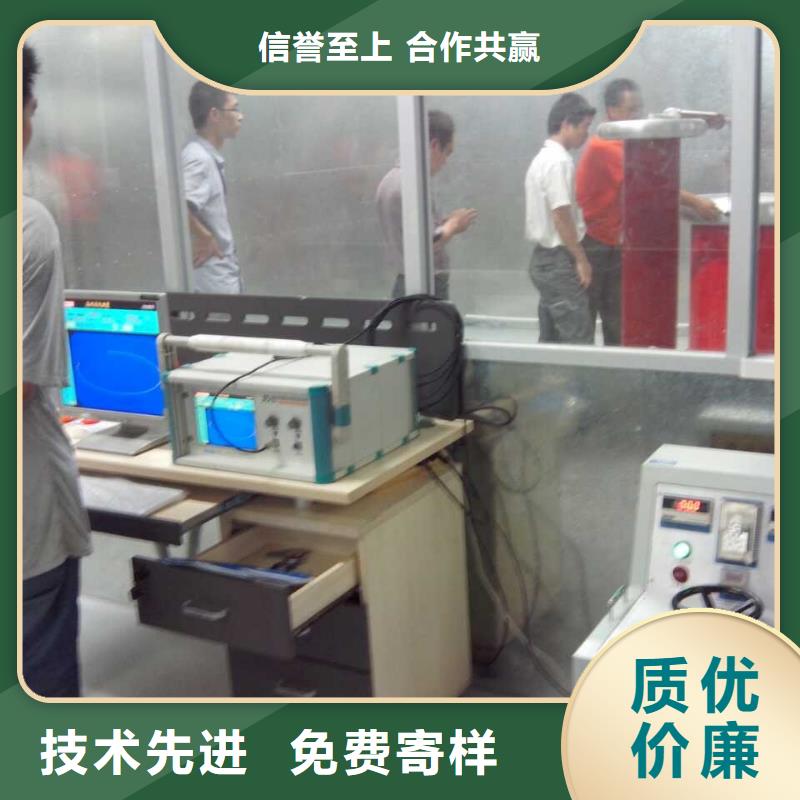

局部放电检测仪在试验电压下产生局部放电时，经耦合电容Ck产生脉冲电流，由输入单元拾取得脉冲信号。经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大（达到所至需幅值）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送脉冲峰值表显示其峰值。时间窗单元是选取试验电压每一周期内脉冲峰值表的一段工作时间；并在这段工作时间内将示波屏的相应显示区加亮，它可以避开固定相位的干扰，这是常规的放电量测试方法。用JZF型校正脉冲发生器注入试品CX——已知电量时，调节放大器细调旋钮使放电量表显示的值与注入电量一致，就可以在加电压试验时直接在表上读出被测放电量，无须进行计算，十分方便。试验电压表经电压表电阻R产生试验电压过零标志讯号，可在示波屏上显示零标脉冲，试验电压大小可由KV表显示。结构性说明本仪器为台式机箱结构，仪器操作面分前面板及后背板两部分，各调节元件的位置见图二所示。仪器上、下盖板均可折卸，以便维修。仪器内六块印刷线板QF（前放）、ZF（主放）、FJ1、FJ2（峰检）、WY（电源板）及XS（显示单元）均为插拔式。仪器采用液晶显示器，并从电路设计上挖掘潜力，终使JF－2010多通道成为一种功能多样，使用方便的真正小型化局部放电检测仪。
