电机测试台解决方案

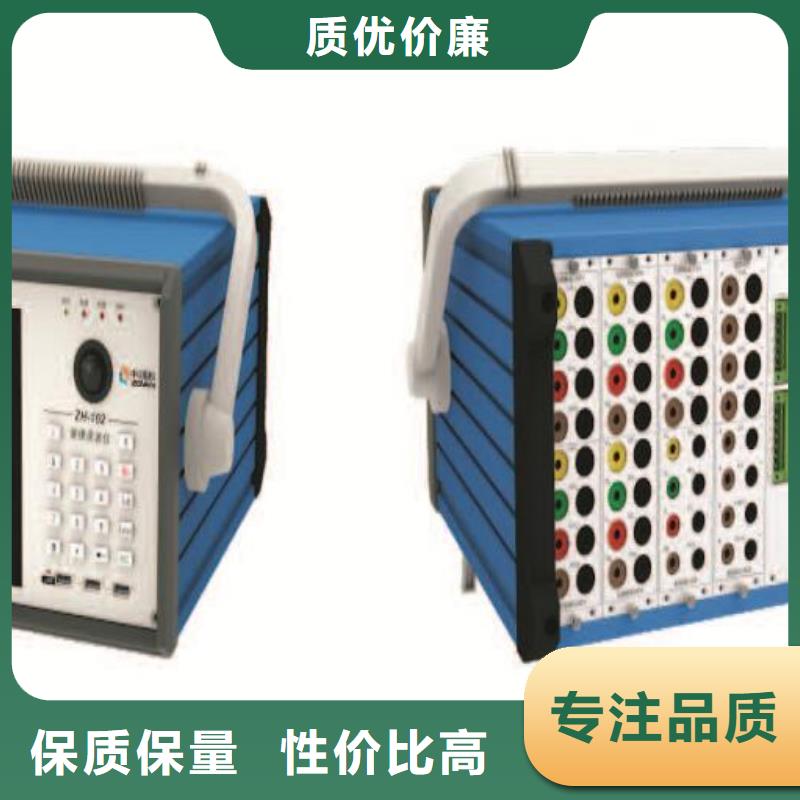

录波仪便携式故障录波器多功能数据监录仪是以DSP、嵌入式Qt操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储、分析功能可视化的便携式装置。 基于DSP的先进数据处理能力， 实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率， 为100K/S，可用于暂态电气信号的录制分析。 采用先进工控内核，结合嵌入式Qt操作系统，优良的跨平台特性，、可靠地实现数据高级处理、传输、存储、显示功能，使人机界面流畅完美。 TH-608CDM便携式故障录波器提供远程机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。远程机通过局域网与连接，实现远程控制、数据共享、电气试验等功能。 主要功能包括： 故障录波：按用户预先定义的故障判据，TH-608CDM便携式故障录波器实时监测被测信号，并在出现故障时，启动波形录制，同时通知远程机，录制的数据保存在 存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。 实时监测： 接入了16路开关量、32路模拟量。TH-608CDM便携式故障录波器实时计算模拟量有效值，派生量值（频率、有功、无功、零序、负序等），并可实时计算谐波、矢量图。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给远程机。 发电机总启动电气试验： 可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调节器阶跃试验、灭磁试验、零起升压试验、频率特性试验等。TH-608CDM便携式故障录波器进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。

录波仪便携式故障录波仪，是以DSP、嵌入式操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储功能的便携式装置。基于DSP的先进数据处理能力，录波仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率， 为100K/S，可用于暂态电气信号的录制分析。采用先进工控内核，结合嵌入式操作系统，、可靠地实现数据高级处理、传输、存储、显示功能。录波仪提供上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。录波仪主要功能包括：故障录波：按用户预先定义的故障判据，录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在 存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。实时监测：录波仪接入了16路开关量、18路模拟量。录波仪实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路， 21次）、矢量图（多4组，每组多包括6个模拟量）。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。3天历史曲线：录波仪可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。发电机总启动电气试验：录波仪可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。录波仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。录波仪可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。

录波仪记录自动覆盖录波仪采用循环方式管理故障记录。故障启动后，录波仪生成一个新的记录，如果此时存储空间不足，录波仪会删除旧的一个故障记录，然后保存新记录。录波仪能够保存的记录数目，取决于故障记录的大小，而故障记录的大小由记录格式决定，请参见“故障记录格式”。7.6.记录的 保存在打开的记录列表对话框中，用户可以“ 化”需要保留的记录(F2)。 化的记录，即便是当前旧的记录，也不会被新的记录覆盖。建议将需要长期保存的记录上传至PC机，因为过多的 化记录减少了录波仪的循环存储空间。列表中用图标标明故障记录的状态：未被 化的记录。被 化的记录。7.7.打开故障记录在打开的记录列表对话框中，按“↙”键，打开选定的故障记录，进入分析画面。分析画面如下图：画面横向为时间轴，时间零点为故障启动点，故障前时间显示为负；纵向为幅值，由于各模拟量的额定值可能不同，为方便比较，纵轴采用标幺制，即为“实时值/额定值”。而光标对应处显示为有名值（实际值）。开关量从下向上依次排列，坐标系右侧的“∠xxxx”标明开关量的代号，符号“∠”的尖角位置与开关量的“断开”状态对应，高于此处的位置为“闭合”状态。模拟量曲线与光标对应值使用一致的颜色。全景框，横向为记录的时间全长，纵向为记录的小到 标幺值，显示了记录的“全景”。取景框，显示了当前画面在记录全景中的位置。按“Tab”键，切换键盘操作，共有4组操作：“放大/缩小”、“移动”、“光标1”、光标2”。7.7.1.7放大/缩小方向键 →： 放大取景框时间轴，波形横向压缩。方向键 ←： 缩小取景框时间轴，波形横向展开。方向键 ↑： 放大取景框纵轴（标幺值轴），波形纵向压缩。方向键 ↓： 缩小取景框纵轴（标幺值轴），波形纵向展开。7.7.2.移动方向键 →： 取景框右移，波形向左移动。方向键 ←： 取景框左移，波形向右移动。方向键 ↑： 取景框上移，波形向下移动。方向键 ↓： 取景框下移，波形向上移动。
