以下是:频响法变压器绕组变形测试仪的图文介绍
天正华意电气设备(南平市分公司)主要经营 微机继电保护测试仪。 公司始终把客户满意做为我们服务的目标，为客户提供一体化服务。公司借助深厚的行业经验和广泛的资源，不断开拓崭新的市场，努力构建完整的产业模式，始终坚持“一诺千金，双赢互利，品质永恒”的经营理念，专注 微机继电保护测试仪行业，在业内具有良好的口碑和知名度。

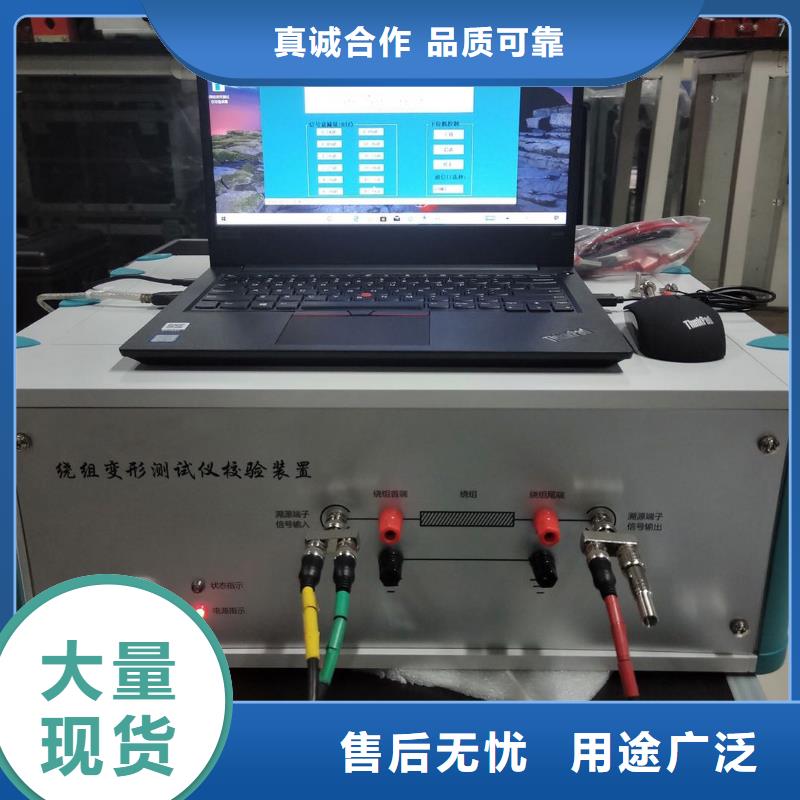

变压器绕组变形测试仪五、频响法仪器使用方法5.1仪器面板?仪器面板上安装有电源开关,按下时电源打开指示灯点亮,反方向时按下电源关闭指示灯熄灭。（变压器绕组变形测试仪侧面板图）?仪器面板上电源插座内藏保2只10A险丝；?USB口：仪器与笔记本电脑通信连接；?无线WIFI:方便仪器与笔记本电脑无线通信连接；?频响法：测量信号端口BNC插座外标颜色与测量电缆外标颜色一致,请对颜色连接；变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成,并行三根专用测量电缆以及测量夹子和接地线组成。主测量单元系统与试品之间采用50高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号；由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。

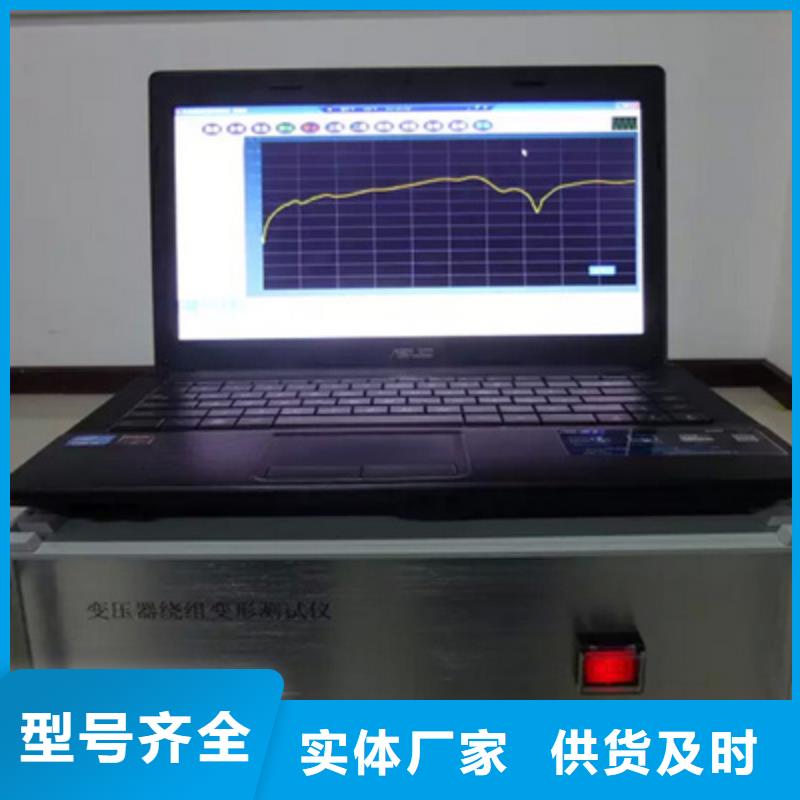

变压器绕组变形测试仪曲线坐标系居中的坐标系为曲线坐标系，X轴为频率，Y轴为分贝，历史曲线和测量曲线都在此坐标系中显示，具体可操作功能介绍见软件测试流程。12.5设置在未开始测量前可以设置测量的结束频率和频率步长，结束频率的范围为600k～2000k Hz，频率步长可选择1kHz、0.5kHz和0.25kHz,在选择0.25kHz和0.5kHz的频率步长的时候，结束频率不能大于1000k Hz。也可以选择对数分布，此时结束频率只能为1000k Hz。12.6曲线数据文件分析管理窗口以上介绍后的其他窗口都属于曲线数据文件分析管理窗口，具体操作功能介绍见软件测试流程。12.7工具栏以上的大部分功能都可以在工具栏上直接选择，使用更加方便。十三、频响法PC测试软件使用流程13.1 USB驱动安 .1.1当测试仪电源已经打开，USB接线正确无误时候，电脑会显示发现进入新硬件向导。如果是发现“USB CH372/CH375”的时候，选择“从列表或指定位置安装（高级）”，再选择“下一步”。13.1.2然后选择“在这些位置上搜索驱动程序”，勾选“在搜索中包括这个位置”，在下面的地址上输入软件光盘所在的光驱盘符。完成后选择“下一步”。13.1.3光盘路径正确的话，系统将自动安装USB驱动程序。稍等一会儿，系统就完成了USB驱动程序的安装工作，可以正常使用本测试软件了。13.2选择功能运行软件后，出现功能选择，当设备电源打开，USB连线接通并且安装好USB驱动后，会出现USB连接方式，否则将只能选择脱机使用。

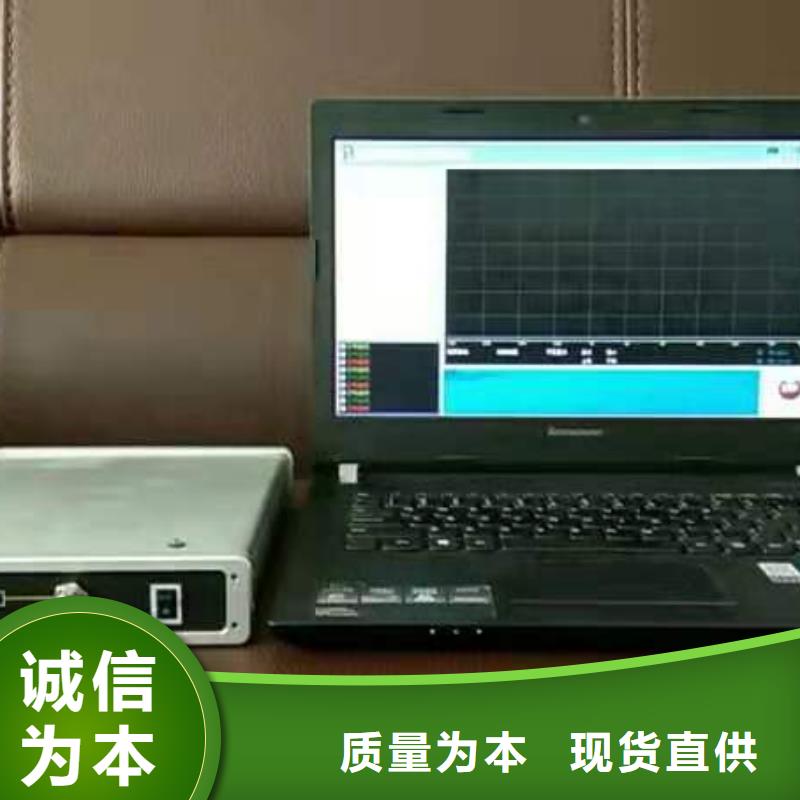

变压器绕组变形测试仪标准《GB1094.5－2003 电力变压器 第五部分 承受短路的能力》将短路电抗值作为诊断变压器是否承受住了短路电流冲击的规定项目。并特别强调：“观察测量电抗的变化是特别重要的”。2008年11月1日实施的《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》规定：现场可采用低电压试验电源实测电力变压器绕组和铁芯的动稳定状态参数，用以判断变压器绕组有无变形或位移。确定变压器绕组及铁心的动稳定状态。导则对检测时机 、检测参数、检测方法、测试仪器、判断原理、判断的定量界限都作了规定或提示。2008年11月1日实施的《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》将使得电抗法测试有法可依，有明确的判据可用。变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。
