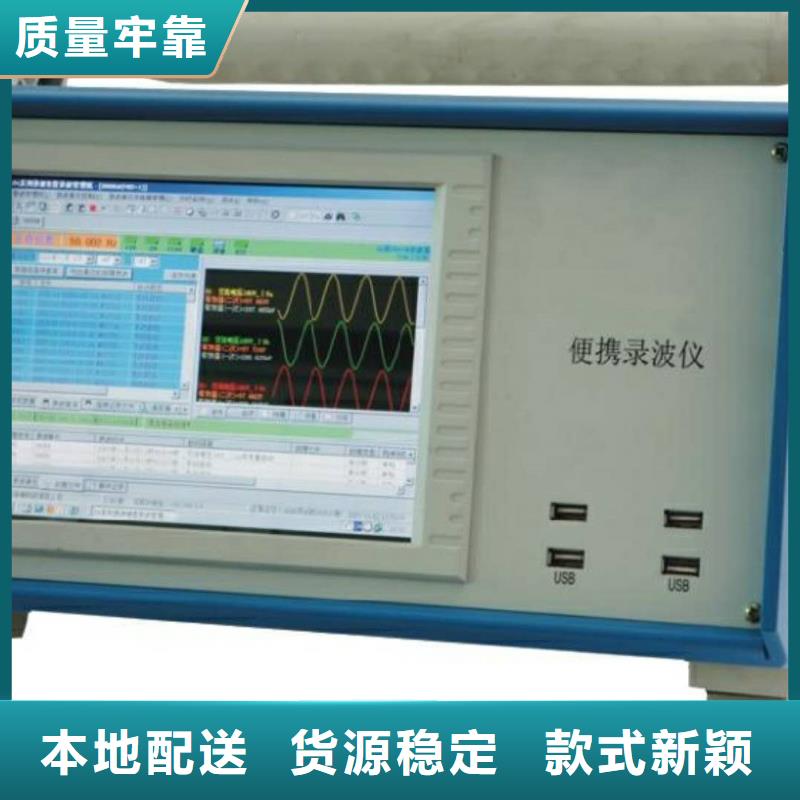

发电机特性综合测试仪技术要点记录方式3.1.1 故障记录格式当录波仪监测到接入参量的状态满足启动判据时，即开始按用户设定的记录格式记录模拟量波形、模拟量有效值、开关量状态。为了减小故障记录，模拟量波形可以采用分段记录。记录内容如下图：故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有段、第二段的长度和第二段记录频率）。Fw1：波形段记录频率，使用录波仪当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用录波仪当前采样频率。录波仪采用循环方式管理故障记录。故障启动后，录波仪本地机生成一个新的记录，如果此时存储空间不足，录波仪本地机会删除旧的一个故障记录，然后保存新记录。录波仪本地机能够保存的记录数目，取决于故障记录的大小，而故障记录的大小由记录格式决定。3.1.2 长时记录长时记录能够连续不间断地对所有通道进行稳态记录，模拟有效值记录间隔20ms～10s，模拟量波形的记录频率1～10kHz，开关量通道的状态可设置。装置可设置保存长时记录数据的记录天数，具体天数参照记录文件的所占内存及总内存量的算法，由用户参照后自主设定，记录列表每次加载到仪器存储器上的容量不超过500MB。长时记录每5分钟形成一个长时记录文件，文件名默认的格式为“试验地点-日期 时间-长时记录.ltr”，用户也可以自定义文件名。 记录所有模拟通道的模拟量有效值和所有开关量通道的状态值，带有时标。该记录功能可以投入或退出。详见“5.6 长时记录”。3.2模拟量启动参数运行中，录波仪监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：3.2.1 突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），录波仪将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即录波仪不把缓变的模拟量有效值变化认作突变。

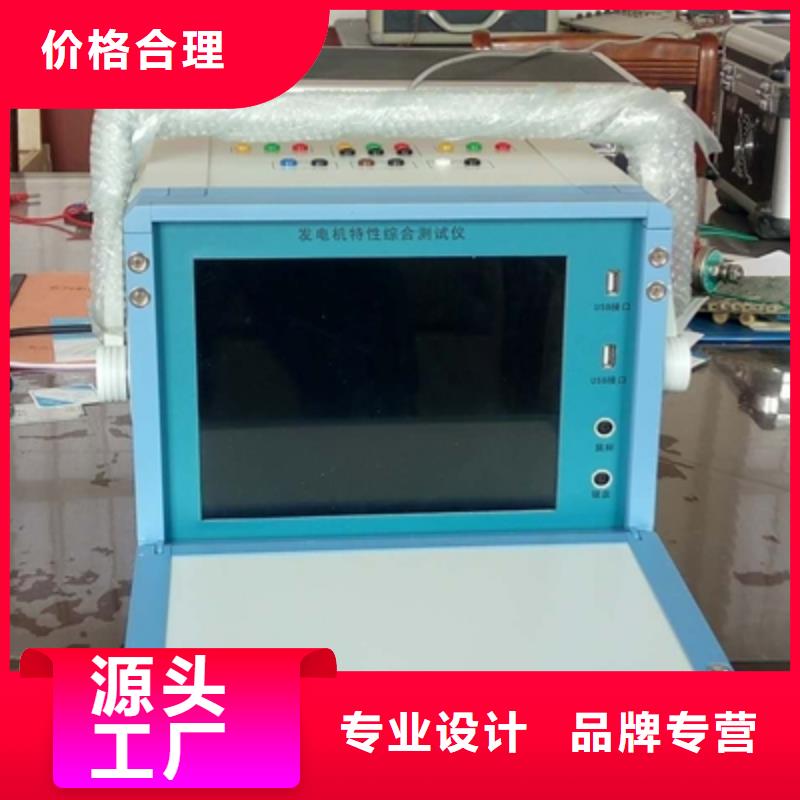

发电机特性综合测试仪测试参数的介绍由于在本系统中测试参数的设定在自动测试时对测量结果的判定，测量精度的准确性和测试数据报表的打印都起着重要的作用。所以在介绍测试程序的使用之前要将测试参数库进行详细的介绍。所谓字段就是各种要求输入的参数值。这里逐一介绍。 1)“电机型号”:通过树形结构，自定义类别，方便对型号进行归类，查找。可以查找并选择电机的各项参数。此字段的值在数据库中是的，如果在输入中有重复的“电机型号”出现将会出现错误提示。多可以输入40个字符。2)“电机相数”:电机类型的选择。可以在“单相”和“三相”中进行选择(特殊型号设备可能有其它类型可选择)。3)“电阻1上限”:三相电机三相绕组或单相电机副相绕组直流电阻在标准温度下的上限值，单位为Ω(注:电阻的上限值决定电阻测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。4)“电阻1下限”:三相电机三相绕组或单相电机副相绕组的直流电阻在标准温度下的下限值，单位为Ω。5)“电阻2上限”:单相电机主绕组的直流电阻在标准温度下的上限值，单位为Ω(注:电阻的上限值决定电阻测量单元的选档，如果选档有误可能引起超量程或测量数值不准确)。(注:此项只在单相电机测试中用到，三相电机可以不设置)。6)“电阻2下限”:单相电机主绕组的直流电阻在标准温度下的下限值，单位为Ω。(注:此项只在单相电机测试中用到，三相电机可以不设置)7)“电阻平衡”:三相电阻的不平衡度上限。默认值为3％。输入范围为0~100。(注:此项只在三相电机测试中用到，单相电机可以不设置)
