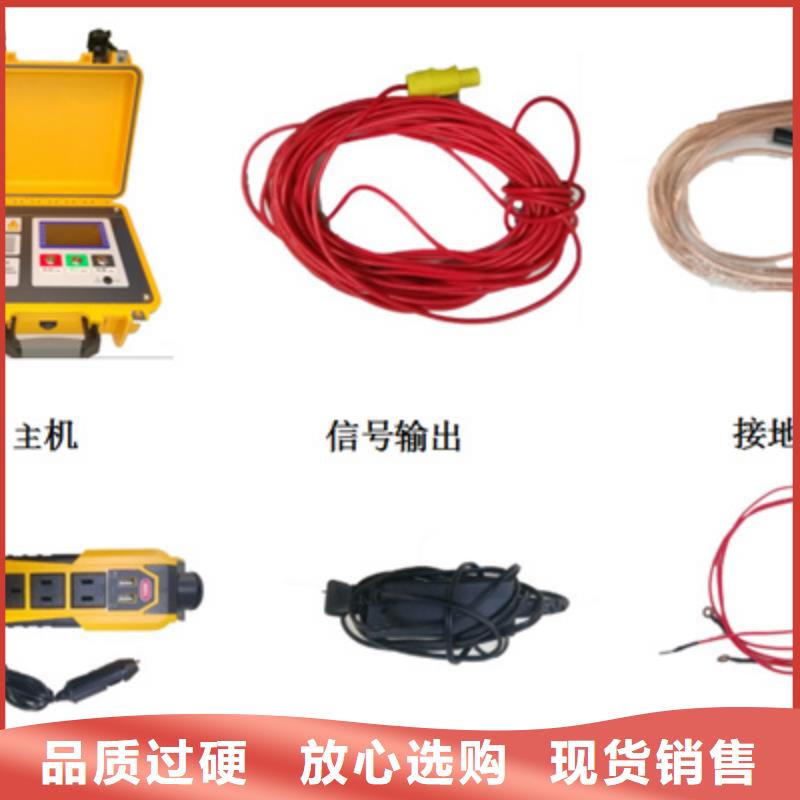

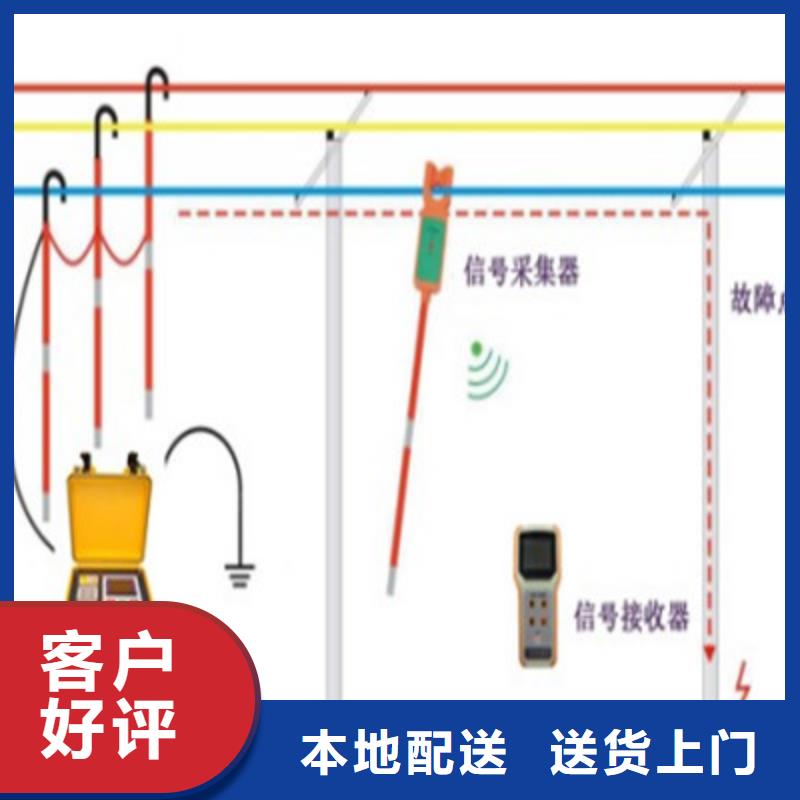

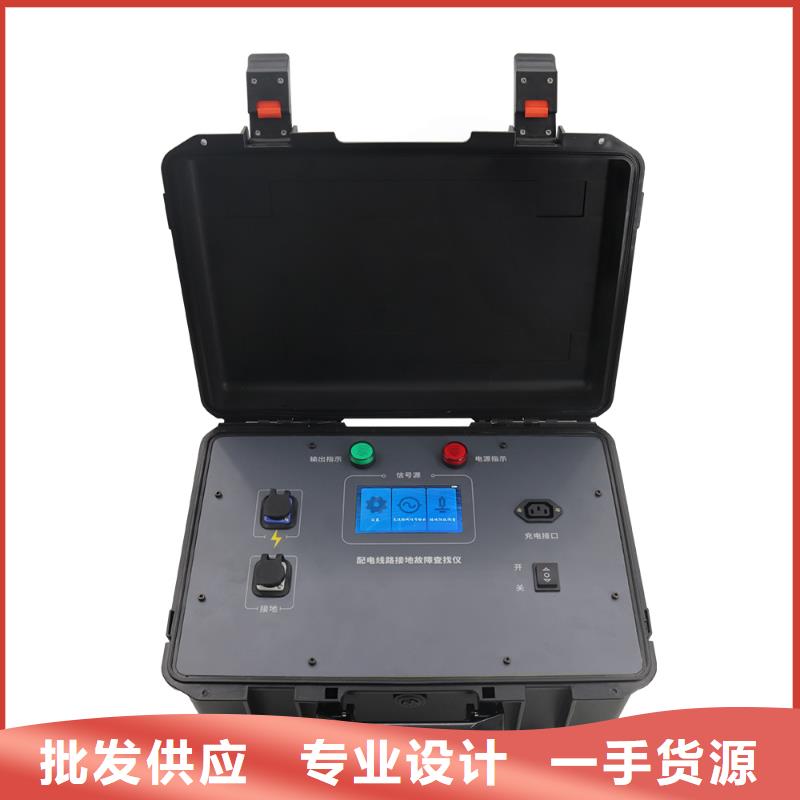

异频线路参数测试仪若线路是短路故障，所显示曲线与正弦曲线相似，既A的值随着频率的争加由小向大再向小变化（见线路短路时驻波比与频率的关系图）。若线路是开路故障，所显示曲线与余弦曲线相似，既A的值随着频率的争加由大向小变化（见线路开路时的驻波比与频率变化的关系图）。根据波的传输理论和理论公式可知，当故障点离测试点距离越近，在注入点出现个驻波波谷时的频率f0越高。当故障点距离太近时可能测量不到f0的值，当故障点离测试点距离太远时f0的值可能只有几百赫兹，我们所测到的可能不是驻波点而是第二、第三驻波点，当曲线波形中驻波点所示故障距离大于50kM时，可通过距离档位按钮选择大于50kM的档位来进行的测量。七、误差的修正本仪器程序中的架空线路波速是固定的，对于不同参数的架空线路，其波数与给定波速会有一定偏差。因此，对于不同参数的架空线路，测出的距离也有一定偏差；但这一偏差可通过下列两种办法进行修正。1.根据对具体线段参数测试，修改程序中架空线路的波速参数，以保证测量精度。本方法适用于同一电压等级线路参数基本一致的用户。此项工作由架空线厂家与用户配合进行。2.用户用SH333仪器对已知长度L0的线路测量时，分别测量非故障相长度L1和故障相长度L2，可通过下列公式得到故障距离。Lx＝L0×L2/L1八、注意事项1.仪器中的蓄电池为全密封型，可以任意放置。2.关上电源开关，将220V市电由所配充电线引入充电插口就可进行充电，充电时间为12小时。3.为了延长电池寿命使电池达到使用效果，应每月进行充放电一次

异频线路参数测试仪工作界面如图八所示：7.如要调出此次存入的波形或以前存入的波形资料，按动屏幕上的“打开文件”键，屏幕中间将弹出“打开文件”界面，选择所需调出的文件名，点击打开键便能调出所需文件波形。工作界面如图九所示。8.测试完毕，如需结束此次工作，直接点击屏幕上右下角的“退出”键。屏幕回到桌面界面，按计算机正常程序关机即可。9.“波形对比”的应用有时为了更好地判断故障波形和帮助对此次所测得的波形分析，需要将上次测的波形与此次所测得的波形进行同屏对比。从两次测得的波形对比中找出变化的规律。防止或减少错判和误判。“波形对比”的操作方法如下：假设已经测得的结果和波形用触摸笔点击界面的“波形对比”。屏幕弹出“请输入或选择要比较的文件名”二级菜单。在图十一中的界面，点击二级菜单中的“选择”键，又弹出二级菜单“打开-数据信息框中显示当前选中文件的参数信息”，用触摸笔选中要进行对比的文件。如图十二。在上述操作的基础上，点击图十三中的“打开”键，又弹出“请输入或要比较的文件名”。如图十四所示。此时点击“比较”键，就可在屏幕上显示上下两个测试波形，上波形是当时采集到的波形，下波形是从历史（或上次）测试后存储的波形。如图十五所示。这时就可以进行波形比较了。10.“打印波形”“打印波形”功能主要用于撰写测试报告时，通过外接打印机输出一份测试结果报告。从此报告中可以形象直观地一目了然知道此次测试的波形和故障距离。相当于一份简明的测试报告。“打印波形”页面如图十六所示。以测试结果图十为例说明“打印波形”的操作过程。在图十中，用触摸笔点击“打印波形”模拟键，界面立即弹出“打印波形”界面。
