绝缘鞋手套耐压装置帽试验属于抽样试验，分为冲击试验和穿刺试验一、冲击吸收性能试验（1）将帽试验传感器2与控制柜中控制控制板的右插座传感器2接口相接。将头模放在冲击传感器上；帽戴在头模上。（2）在试验前接通电源，按下电源开关。当显示屏上出现开机“欢迎你使用本设备！”画面后，先按校准键，用方向键（↑）（↓）选择传感器2 零点校准按确认键后按复位键跳回开机画面，完成传感器2校零.然后按测试键、用方向键（↑）（↓）选择“传感器2”后按确认键，出现“1＃帽”字样，旋转上锤旋钮，报警灯亮时，将圆形冲击锤吸附在电磁铁上，再按确认键便进入测试状态，随后立即旋转落锤旋钮释放冲击锤，砸向帽。并在数秒后显示冲击数据，如该冲击力小于4.900KN，则试验通过。如需打印便按打印键打印出测试报告。当再做下一只帽时便从按测试键开始重复以上步骤即可。二、穿剌性能试验将一顶完好的帽放在头模上，在试验前接通电源，按下电源开关。旋转上锤旋钮，报警灯亮时，将锥形穿刺锤吸附在电磁铁上， 随后旋转落锤旋钮释放穿刺锤，砸向帽顶中心 100mm范围内，穿剌后观察，如无穿插则试验通过。特别提醒：操作时请保持距离，慎防锤头弹出而砸伤！

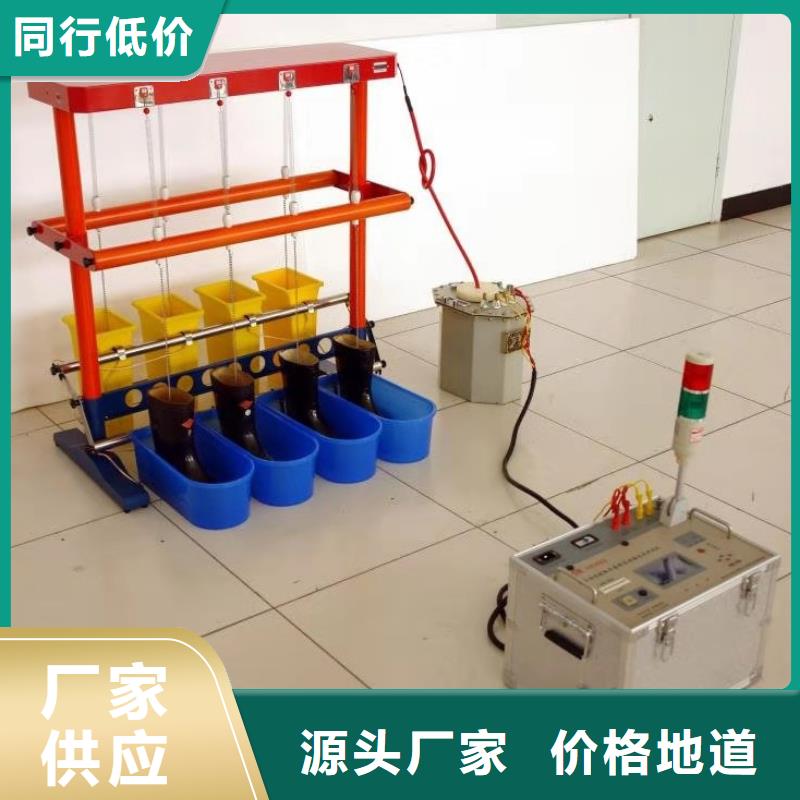

绝缘鞋手套耐压装置绝缘靴试验方法16.1 常用绝缘靴试验绝缘靴性试验的电压是15kV，保持1分钟，泄漏电流不大于7.5mA者为合格。该7.5mA判定值是固定的。放好绝缘靴后请直接按操作界面进行试验。16.2 其它试验其它试验时，试验方法同上，仅在电压和泄漏电流两个参数上有区别：试验电压可根据用户需要自定，保持1分钟，泄漏电流机器设定不大于10mA者为合格，用户可根据具体情况自行判定（或参照附录的国标）。十七、绝缘手套试验方法17.1 低压型绝缘手套试验：低压型绝缘手套性试验的电压是2.5kV，保持1分钟，泄漏电流不大于2.5mA者为合格。该2.5mA判定值是固定的 默认的值是2.5mA。安装试件后直接按试验机上的操作界面试验。17.2 高压型绝缘手套试验该试验的方法同7.1，仅在电压和泄漏电流两个参数上有区别：高压型绝缘手套性试验的电压是8kV，保持1分钟，泄漏电流不大于9mA者为合格。十八、常见故障及其排除序号故障描述故障排除方法1打开测量装置后，信号发送指示灯不亮或常亮电池电压太低，应及时充电；重新开机，使其进行上电复位。测量装置充电时充电指示灯不亮 检查电源插座里的保险丝是否烧毁操作箱打开电源后无反应检查电源插座里的保险丝是否烧毁5 试验机上电流表不显示电流表背后的插头或测控箱背后的供电插头松脱使用中测试数据明显不合理接地不良会引起仪器数据严重波动。应刮净地点上的油漆和锈蚀，务必保证0电阻接地！如果测量接地试品，试品地和仪器应共地连接，保持地电位一致。空气湿度过大空气湿度大会产生比较大的电晕，在不击穿的情况下可以正常试验8无线传输信号不正常如果试验过程中高压测试电流远大于低压测试电流，或相反，请检查无线传输

绝缘鞋手套耐压装置按键使用方法功能键——在测量状态下，按一下“功能”键，然后按“功能”键进入参数设置状态，通过“移位键”、“减少键”和“增加键”，可改变当前参数的设定值。移位键——在参数设置状态下，每按一下该键，设定值右移一位，被选定的位反白显示。当移到末位时，再按移位键，将回到首位，如此循环。减少键——在参数设置状态下，每按一下该键，设定值将自动 减1，当减到0时，再按减少键，将回到9，如此循环。该键只能改变反白显示的位。增加键——在参数设置状态下，每按一下该键，设定值将自动加1，当增加到9时，再按增加键，将回到0,如此循环。该键只能改变反白显示的位。七、参数设定说明 (请注意参数设定范围)显 示 设定范围 说 明目标电压 0 ～ 50.0 kV 用于设定高压侧工作电压，当高压侧电压接近此设定值时，自动起动计时功能时间设定 0 ～ 120 S 用于设定工作时间，当计时时间到达此设定值时，表示试验结束，系统自动降压过流设定 0 ～ 20.0 mA 用于设定泄漏电流保护值八、参数设定方法注：以下参数根据用户被试品的要求进行设定开机状态：此时操作员设置好所需参数以后,就可按开始测试按操作键盘“功能”键进入[目标电压]设定按操作键盘“功能”键进入[时间设定]按操作键盘“功能”键进入[过流设定]按操作键盘“功能”键进入返回工作界面，同时系统自动保存所设置的数据。此时就可进行升压测试,
