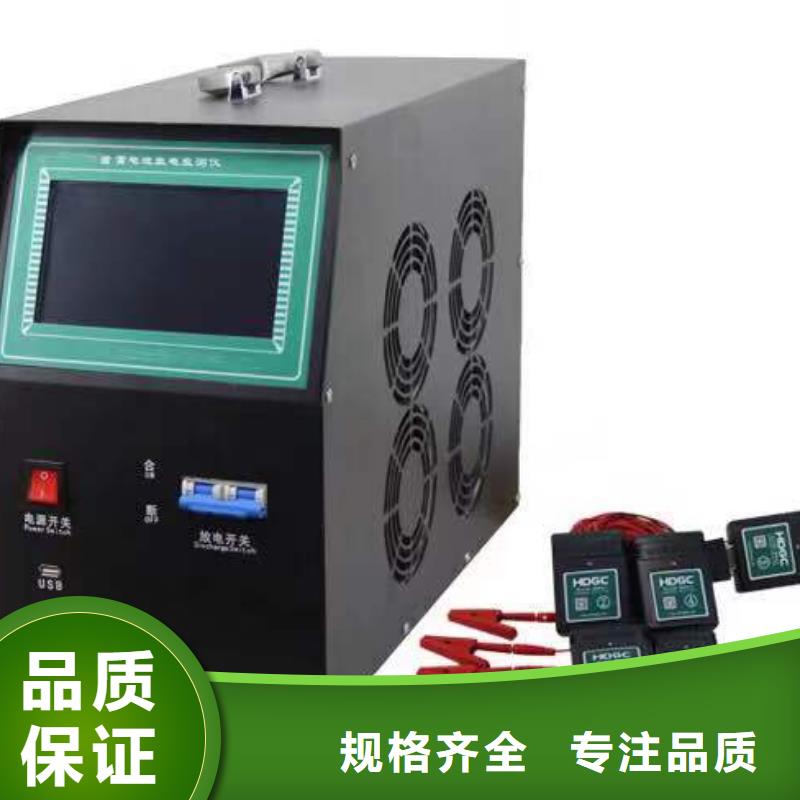

触摸屏蓄电池放电测试仪

蓄电池充放电测试仪在所有信息化、自动化程度不断提高的运行设备、运行网络系统中,不间断供电是一个基础的保障.而无论是交流还是直流的不间断供电系统，蓄电池作为备用电源在系统中起着极其重要的作用。平时蓄电池处于浮充备用状态，一旦交流电失电或其它事故状态下，蓄电池则成为负荷的能源供给者。我们知道,蓄电池除了正常的使用寿命周期外，由于蓄电池本身的质量如材料、结构、工艺的缺陷及使用不当等问题导致一些蓄电池早期失效的现象时有发生。为了检验蓄电池组的可备用时间及实际容量，保证系统的正常运行，根据电源系统的维护规程,需要定期或按需适时的对蓄电池组进行容量的核对性放电测试,以早期发现个别的失效或接近失效的单体电池予以更换,保证整组电池的有效性；或者对整组电池的预期寿命作出评估。我司经多年研制，以其专有技术，开发成功系列化的、智能化程度和精度极高的蓄电池放电测试仪。本测试仪可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据。本测试仪系统对单体电池的电压监测信息,采用无线中继接入,简单、、。本仪器有非常友好的人机界面,不仅可以在菜单的提示下完成各种设置和数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以转存到U盘,并通过上位机的专用软件对数据进行分析,生成需要的曲线和报表。本仪器有完善的保护功能,不仅有声、光告警,而且还有明确的界面提示。

蓄电池充放电测试仪设备组成5.1 工作示意图5.2设备主要部件图示铝合金包装箱主机接地线电压监测线放电电缆（红）放电电缆（黑）5.3设备数量序号品名数量备注1蓄电池放电测试仪主机放电电缆红、黑各一条4电压监测线电流传感器（选配件）1在线放电选用6AC220V电源线说明书接地线铝合金包装箱USB-RS232转接线六、产品技术参数：技术参数301012V(10~19V)0-50A24V (21.6~28V)0-100A36V (32~43V)0-100A48V (43~60V)0-100A72/96/110V(60~180V)0-100A220V/240V(180~300V)0-50A控制精度：放电电流：≤±1％；组端电压：≤±0.5％；数据保存容量2Gbit FLASH放电模式恒流放电数据采集组端电压采集、无线单体电压采集数据通讯（PC）RS485通讯外部电流监测支持过温保护过温75℃耐压测试交流输入-机壳：2200Vdc 1min 交流输入-机壳直流输入-输出：2200Vdc 1min 直流输入-机壳工作环境贮藏温度：-40~70℃；相对湿度：0~90％（40±2℃）散热：强制风冷；工作温度范围：-5~40℃备注：其他电压等级及电流等级仪表可咨询我公司七、服务质量要求7.1、资料要求提供完整的技术资料，仪器配置清单，说明书齐全（如英文版的要提供相应的中文说明书），并带电子版说明书，试验报告。各种齐全，包括产品合格证、保修卡。货物运输送货上门，包装严密，做好防震防摔防潮措施。7.2、售后服务质保期为壹年、终生维护。 7.3、培训（双方协商）供方对需方人员定期进行技术培训，培训内容包括：设备的正确使用和操作、软件功能的应用、设备的日常维护和一般故障的排除等，使操作人员对设备的性能有一个的认识，熟练操作整套设备及软件，并能对一般故障进行处理，为参与培训的人员提供必要的技术指导。7.4、验收标准和方式（双方协商）对设备的验收采取现场运行方式(或其他)进行，供方派技术人员到现场进行试验、培训，保证设备运行指标合格，需方需全力配合。TH-10-300V-100A蓄电池放电测试仪电池宽电压放电容量测试仪覆盖更宽电压范围（10-300V），让您的仪表投资价值化
