以下是:变压器有载开关在线滤油器的图文介绍

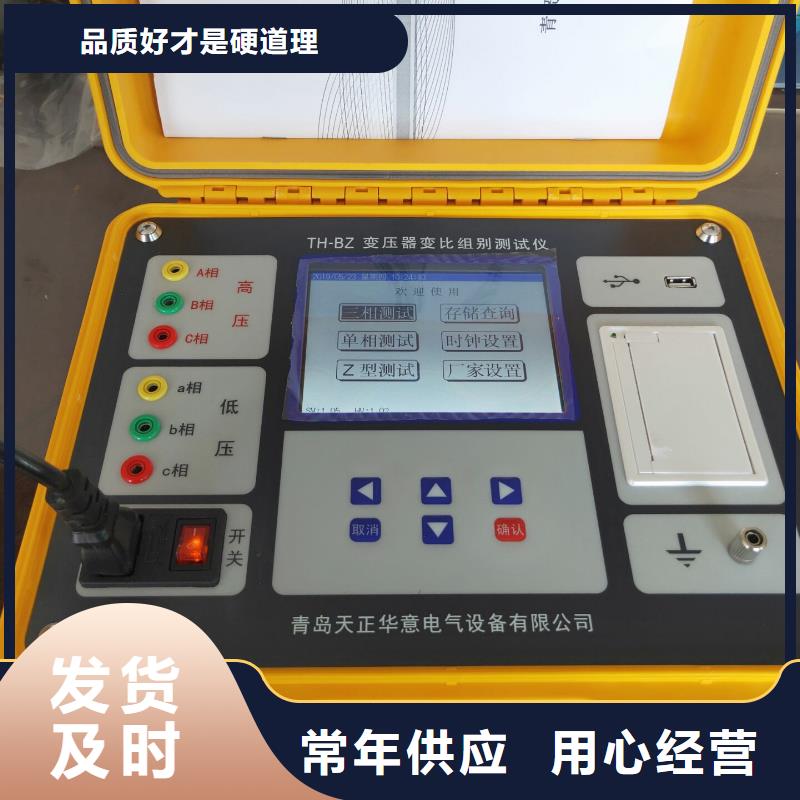

变压器变比测试仪主要技术指标1.变比测量范围： 0.8－5000（0.8－20000可定制）2.变比测量精度： 0.2％（0.8-1000），0.5％（1000-5000）0.1％（0.8-2000），0.2％（2000-20000）（可定制）3.输出电压： 高压侧输出交流24V。4.工作电源：AC220V±15％（内置锂电池供电需用户定制）5.工作温度：-10℃～50℃6.环境湿度：≤90％RH7.体 积 ： 270mm×190mm×70mm8.重 量 ： 2kg(不包括测试线)四、按键设置：本仪器为全触摸屏操作，设有16个按键的数字键盘和数字拼音的全键盘（类似电脑键盘）。如图：数字键“0-9”：在参数输入状态下，用于输入数据。“q-m”键用于字母或全拼汉字输入法输入用户名或变压器型号等，“abc”键用于由数字键盘切换到字母键盘，“123”用于字母键盘切换到数字键盘，“X”用于关闭软键盘。“keybod”用于在屏幕上自由移动键盘，用手点击住此键可将键盘拖动到屏幕任意位置。“Back”为退格键光标前一个字符，“CE”键用于当前输入项的全部字符，“Ent”为回车确认键。
变压器变比测试仪 在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。“三相变比测试结果”屏如下图。编号 说明1 对应的测试相别。2 对应的实测变比值。3 仪器自动计算的误差值。4 实测的高、低压联结方式和组别。5 实测的当前分接位。编号 说明6 菜单选择区域。按“左右”键移动光标选择相应功能，按“确认”键执行当前所选功能，按“取消”键返回上一屏。继续进行变比测量。将当前的测试结果通过内置打印机打印。将当前的测试结果保存到本机或保存到外接优盘。小提示：保存到优盘的数据为WORD格式，可直接用OFFICE打开进行编辑或打印。7 注意事项?对于具有多个分接位的变压器，输入额定高、低压电压值、分接间距、额定档位，是为了使测试结果可以自动计算出误差值，以及分接开关所处的分接位。?有载分接开关19档的变压器，若9、10、11分接是同一个值，仪器输入额定分接位时应输入9，此时12分接位以后，仪器显示分接位置比实际位置小2。?本仪器分接位置的设置按高压侧调压设计，是假设1分接为电压挡位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。?三相变压器铭牌上的变比是指不同电压绕组的线电压之比，因此，不同接线方式的变压器，其变比与匝数比有如下关系：一次、二次侧接线相同的三相变压器的电压比等于匝数比；一次侧、二次侧接线不同时，Y--d接线的匝比值等于变比值除以，D--y接线的匝比值等于变比值乘以。
变压器变比测试仪接线及注意事项：使用仪器时请按本《操作手册》接线和操作。1．接地端子或电源线中的接地端应就近可靠接地。2．请注意高压侧有黄、绿、红、黑四色测试线分别对应变压器的A、B、C、N接线端，低压侧有黄、绿、红三色测试线分别对应变压器的a、b、c、n接线端，不要接错。3．测试斯科特变压器时，高压侧同上，低压侧a、β、n对应变压器的a、b、c端子。单相变压器，高压侧A、X对应仪器的A、C端子，低压侧a、x对应仪器的a、c端子。4．对于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通联接组变压器的测量，不需要连接中性点N接线端。对于单相变压器的测量，使用高压侧黄、绿和低压侧黄、绿测试夹。5．测试前请输入正确设置参数，组别标号和被测变压器必须一致，如不能确定，可选择未知由仪器自动分析测量。6．若不输入额定变比，测试结果只显示被测变比值，不显示误差。7．测试本仪器应用本仪器内置输出，外接标准分压器试，不应采用标准电压互感器测试（由于电压互感器非线性误差造成精度不能准确）。
变压器变比测试仪三相测量将先测量出单相AO阻值，然后自动进行三相充电计算三相电阻值，这样可以解决三相同时测试时中性点引出线电阻不能测试的问题，使测试数据更接近单相测试值。单相AO阻值测试完成后，仪器自动单相放电，放电完成后自动进行三相充电并计算三相电阻值（见图十五）。图十五当三相不平衡率稳定后可对变压器的有载分接开关进行调档操作，仪器将自动跟踪测试调档后的电阻值，上、下键可修改分接位。?重新测试：仪器重新采样电流电压值进行测试。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，仪器将停止测试，并开始放电（见图十六）。图十六5.3.2.4三相Y、△测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Y”或“三相同测△”测试相后，可进行Y型绕组和△绕组的三相自动测量。两种绕组，测试操作过程相同，现以Y型绕组举例说明，如图十七图十七在此界面，用户可按“确认”键切换手动模式和自动模式。在自动模式下，仪器自动判断阻值稳定，停止放电，进行下一相测试；在手动模式下，需用户自己判断阻值稳定，选择测试下一相。当三相阻值测试完毕后，仪器自动计算出三相不平衡率（见图十八）。图十八?重新测试：仪器将删除数据，重新进行测量。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，返回上一屏。
