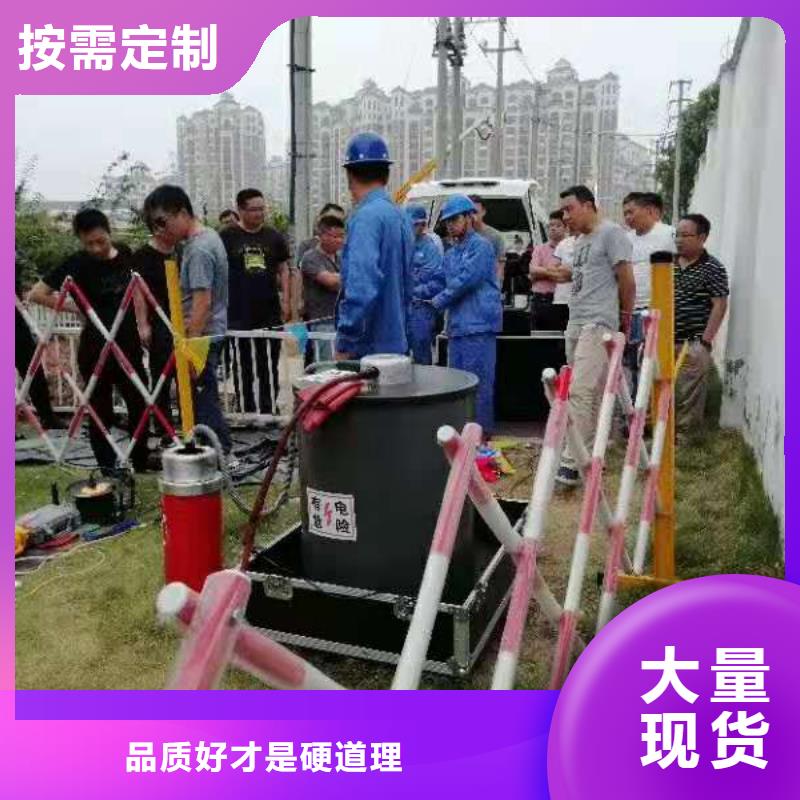

振荡波局放耐压试验系统目前对电力电缆检修的管理，主要是依据《电力设备交接和性试验规程》所规定的项目和试验周期，定期在停电状态下进行绝缘性能试验。其中变频串联谐振试验由于试验状况接近电缆的运行工况，因此成为国内目前应用广泛的试验方法。但大量试验及经验表明，串联谐振耐压试验无法对电缆整体绝缘的状态进行定量评估，一些通过串联谐振耐压试验的高压电缆在短期内仍有放电击穿的现象。经过长期对高压电缆的研究试验和实践，认为局部放电是电缆绝缘故障的先兆，有效检测局部放电是提高电缆状态检修水平的一种重要途径。电缆振荡波局放诊断与定位系统（简称OWTS系统）是电力电缆“状态检修”的一种新方法。但此方法是先对XLPE电缆施加直流电压，利用形成的阻尼振荡波条件下的局放进行诊断与定位；而XLPE 电缆的直流耐压试验容易引起电荷积聚，电荷积聚对电缆是有隐性伤害并且也易于产生假局放信号，此方法的使用是值得进一步探讨的。因此我们开发出交流衰减阻尼振荡波局放测试装置, 本装置采用交流高压源，在交流变频串联谐振耐压装置上，附加峰值同步信号使串联谐振回路在峰值时停止功率输出，并同时闭合高压电子开关，形成振荡波阻尼振荡，进行电缆局部放电测试。可以可靠地发现电缆及电缆接头的微弱绝缘缺陷，并且可以准确定位。此装置既可以在现场进行阻尼振荡波条件下的电缆局放测量及定位，亦可以按现行标准（规程）进行电缆的现场交接及性串联变频谐振交流耐压试验，一机两用，大大提高了设备使用效率。

振荡波局放耐压试验系统具有完整数据管理、数据储存、数据诊断分析，历史数据对比、试验管理功能软件功能带操作平台的电缆振荡波数据分析系统软件应具备对测试数据的浏览、统计分析等基本功能实时局放水平、位置显示功能，局放水平、局放次数切换显示具备测试数据管理、电缆资料数据库6电源电源单相，输入电压范围包含185-240V的电压值，电源设计包含防止冲击电压或电压闪变对仪器的影响的保护电路7使用条件环境温度-15℃~40℃相对湿度≦95％，月平均≦90％海拔高度＜1000 m?35kV电缆振荡波局部放电检测系统序号名称项 目协议参数值135kV电缆振荡波局部放电检测及定位设备主机生产商青岛-THSEIZE产品型号规格青岛天正华意电气OWTS 60功能要求对30kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。振荡电源输出电压峰值0-2.0U0（U0≤21kV） 振荡频率50-800 Hz电缆电容0.05 μF -4 μF局部放电定位带宽150kHz-45MHz局放采样率不小于100MHz局放测量精度1 pC定位精度0.1 m局放校准量程50 pC～200nC高压充电电流10 mA电缆介损测量范围0.1％-5％,自动测量测试时间测试时间100ms以内，无损测试波形阻尼振荡波，具备频域滤波和小波滤波功能电容及介损测量自动测量电缆电容自动测量电缆介损局放水平及趋势描绘局放水平，具备补偿功能，真实还原局放量的实际大小测距具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速无线控制可通过无线局域网（WLAN）控制高压输出，保证人身混合电缆修正具备混合电缆波速误差修正功能
